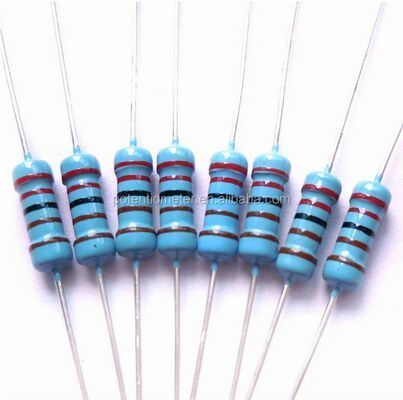

1/2W カーボンフィルムレジスタ % 容許度 精密アプリケーションのための表面マウント
1/2W カーボンフィルムレジスタ % 容許度 精密アプリケーションのための表面マウント
Key Attributes
ブランド名:BONENS
Model Number:メタルフィルム抵抗器
Place of Origin:中国四川省
Minimum Order Quantity:1000
Product Summary
製品説明 BONENS小規模実験、製品開発、生産要件、計測機器などに広く使用されています。 詳細：1.絶縁抵抗：1000MΩ以上2.耐電圧：抵抗値の変動は±(2% + 0.05Ω)以内とし、機械的な破損がないこと。3.間欠過負荷：抵抗値の変動は±(2.00% + 0.05Ω)以内。4.端子強度：抵抗値の変動は±(0.5% + 0.05Ω)以内とし、機械的な破損がないこと。5.耐熱性（はんだ付けに対する）：抵抗値の変動は±(1.0% + 0.05Ω)以内とし、機械的な破損がないこと。6.はんだ付け性：リードをはんだに浸漬した後、リード表面の95%以上が新しいはんだで覆われること。7.湿度負荷試験...
プロダクト細部
ハイライト:
カーボン フィルム抵抗器
,工場直接価格
,カスタマイズされた指定
Description:
1/2w 炭素皮膜抵抗器
Resistance:
11R-4.7M、11R-4.7M
Resistance Tolerance:
5%, 5%
Producing Experience:
13歳
Technology:
カーボンフィルム
Composition:
カーボンフィルム
Package Type:
表面実装
Operating Temperature:
350PPH
Power (Watts):
1/2w
D/C:
2022年
Rated Power:
1/2w
Type:
メタルフィルム抵抗器
Application:
精密電子回路
製品の説明
詳細な仕様と特徴
製品説明
BONENS
小規模実験、製品開発、生産要件、計測機器などに広く使用されています。
詳細：
1.絶縁抵抗：1000MΩ以上
2.耐電圧：抵抗値の変動は±(2% + 0.05Ω)以内とし、機械的な破損がないこと。
3.間欠過負荷：抵抗値の変動は±(2.00% + 0.05Ω)以内。
4.端子強度：抵抗値の変動は±(0.5% + 0.05Ω)以内とし、機械的な破損がないこと。
5.耐熱性（はんだ付けに対する）：抵抗値の変動は±(1.0% + 0.05Ω)以内とし、機械的な破損がないこと。
6.はんだ付け性：リードをはんだに浸漬した後、リード表面の95%以上が新しいはんだで覆われること。
7.湿度負荷試験：抵抗値の変動は±(3.0% + 0.05Ω)以内とし、機械的な破損がないこと。
8.負荷寿命試験：抵抗値の変動は±(3% + 0.05Ω)以内とし、機械的な破損がないこと。
2.耐電圧：抵抗値の変動は±(2% + 0.05Ω)以内とし、機械的な破損がないこと。
3.間欠過負荷：抵抗値の変動は±(2.00% + 0.05Ω)以内。
4.端子強度：抵抗値の変動は±(0.5% + 0.05Ω)以内とし、機械的な破損がないこと。
5.耐熱性（はんだ付けに対する）：抵抗値の変動は±(1.0% + 0.05Ω)以内とし、機械的な破損がないこと。
6.はんだ付け性：リードをはんだに浸漬した後、リード表面の95%以上が新しいはんだで覆われること。
7.湿度負荷試験：抵抗値の変動は±(3.0% + 0.05Ω)以内とし、機械的な破損がないこと。
8.負荷寿命試験：抵抗値の変動は±(3% + 0.05Ω)以内とし、機械的な破損がないこと。
定格:
CF(カーボンフィルム固定抵抗器)
CF(カーボンフィルム固定抵抗器)
スタイル | 最大 動作 | 最大 過負荷 | 抵抗 値範囲 |
CF1/6W / CF1/8W | 200V | 400V | 0.1Ω～22MΩ |
CF1/4W / CF1/4WS | 300V | 600V | 0.1Ω～22MΩ |
CF1/2W / CF1/2WS | 350V | 700V | 0.1Ω～22MΩ |
CF1W / CF1WS | 500V | 1000V | 0.1Ω～22MΩ |
CF2W / CF2WS | 500V | 1000V | 0.1Ω～22MΩ |
CF3W / CF3WS | 600V | 1000V | 0.1Ω～22MΩ |
CF5W / CF5WS | 600V | 1000V | 0.1Ω～22MΩ |
定格電力:
マーキング:
色参照：
色 | 第1バンド | 第2バンド | 第3バンド | 第4バンド |
黒 | 0 | 0 | 100 | |
茶 | 1 | 1 | 101 | |
赤 | 2 | 2 | 102 | ±2.0% |
オレンジ | 3 | 3 | 103 | |
黄 | 4 | 4 | 104 | |
緑 | 5 | 5 | 105 | |
青 | 6 | 6 | 106 | |
紫 | 7 | 7 | 107 | |
灰 | 8 | 8 | 108 | |
白 | 9 | 9 | 109 | |
金 | 10-1 | ±5.0% | ||
銀 | 10-2 | ±10.0% |
構造と寸法
構造:
寸法:
表:
ワット | L | D | H | d ± 0.02mm | 引張強度(Kg) |
1/6W 1/8W 1/16W | 3.3±0.3 | 1.8±0.3 | 28±2.0 | 0.45 | 2.5Kg - 30S |
1/4WS | |||||
1/4W | 6.0±0.5 | 2.3±0.3 | 27.0±2.0 | 0.48 | 2.5Kg - 30S |
1/2WS | |||||
1/2W | 9.0±0.5 | 3.2±0.3 | 26.0±2.0 | 0.58 | 2.5Kg - 30S |
1WS | |||||
1W | 11.0±1.0 | 4.5±0.5 | 35.0±2.0 | 0.68 | 3Kg - 30S |
2WS | |||||
2W | 15.0±1.0 | 5.0±0.5 | 33.0±2.0 | 0.78 | 5Kg - 30S |
3WS | |||||
3W | 17.0±1.0 | 6.0±0.5 | 32.0±2.0 | 0.78 | 5Kg - 30S |
5WS | |||||
5W | 24.0±1.0 | 8.0±1.0 | 28.0±2.0 | 0.78 | 5Kg - 30S |
