100W 50オム フレンズレジスタ 5パーセント 容量 高功率 RF アプリケーション
100W 50オム フレンズレジスタ 5パーセント 容量 高功率 RF アプリケーション
Key Attributes
ブランド名:BONENS
Model Number:リグ
Place of Origin:中国四川省
Minimum Order Quantity:100
Product Summary
100W フランジ抵抗器 (1 ～ 500Ω、許容差 ±5%)、周波数範囲 0 ～ 2GHz、SWR 1.2 ～ 1.3、動作温度 -55℃ ～ +165℃。 RoHS、TUV、ISO9001認証済み。カスタム端末オプションも利用可能。
プロダクト細部
ハイライト:
100W 50オーム
,5% 許容範囲
,ハイパワーRF
Resistance Range:
1Ω～500Ω
Resistance Tolerance:
±5％
Frequency Range:
0~2GHz
Standing Wave Ratio:
1.2-1.3
Temperature Coefficient:
±300×10-6/℃
Operating Temperature:
-55°C~+165°C
Withstand Voltage:
500V/1mm
Size:
20*6*2.7
Insulation Resistance:
1GΩ以上
Rated Power:
1～1200W(70℃)
Temperature Shock:
ΔR≦±5%R
Moisture Proof:
ΔR≦±5%R
Vibration Resistance:
ΔR≤±3%R、機械的損傷なし
Terminal Strength:
10N、5S
Solderability:
240℃、3秒
Rated Power:
100W
Resistance:
50オム 100オム
Resistance Range:
1～500オーム
Tolerance:
±5%
Frequency:
0-2GHZ
製品の説明
詳細な仕様と特徴
100W 50Ω 100Ω フランジ抵抗器
製品概要
過酷な産業および通信用途向けに設計された高出力RFフランジ抵抗器。

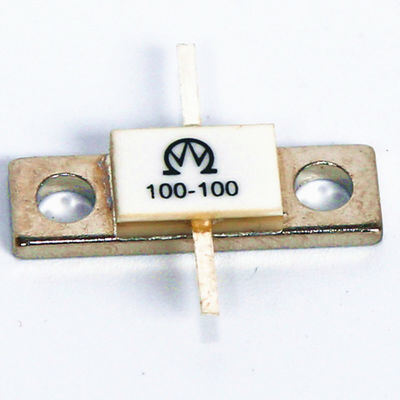

製品画像
電力範囲と構成
定格電力100W～1000W、抵抗値10Ω～50Ωで利用可能。すべてのRFフランジ抵抗器は、さまざまなアプリケーション要件に合わせて、シングルまたはデュアル端子で構成できます。
技術図面
技術仕様
電気的特性
| 公称抵抗範囲 | 1～500Ω |
| 抵抗許容差 | ±5% |
| 周波数範囲 | 0～2GHz |
| 定在波比 | 1.2～1.3 |
| 絶縁抵抗 | ≥ 1GΩ |
| 耐電圧 | 500V/1mm（基板厚） |
環境特性
| 定格電力 | 1～1200W（70℃） |
| 動作温度範囲 | -55℃～+165℃ |
| TCR（抵抗温度係数） | ±300 × 10⁻⁶/℃ |
| 温度衝撃（-55℃/+125℃、3回） | ΔR ≤ ±5%R |
| 防湿（GJB306A-96-Method106） | ΔR ≤ ±5%R |
| 振動（10-500Hz、0.75mm、6h） | ΔR ≤ ±3%R、機械的損傷なし |
| 低温試験（-55℃、24h） | ΔR ≤ ±5%R |
| 負荷寿命（96時間） | ΔR ≤ ±5% |
| 耐衝撃性 | ΔR ≤ ±3%R |
物理的特性
| 端子強度（10N、5S） | 緩みや脱落なし |
| はんだ付け性（240℃、3s） | 錫めっき被覆面積95% |
梱包と配送
