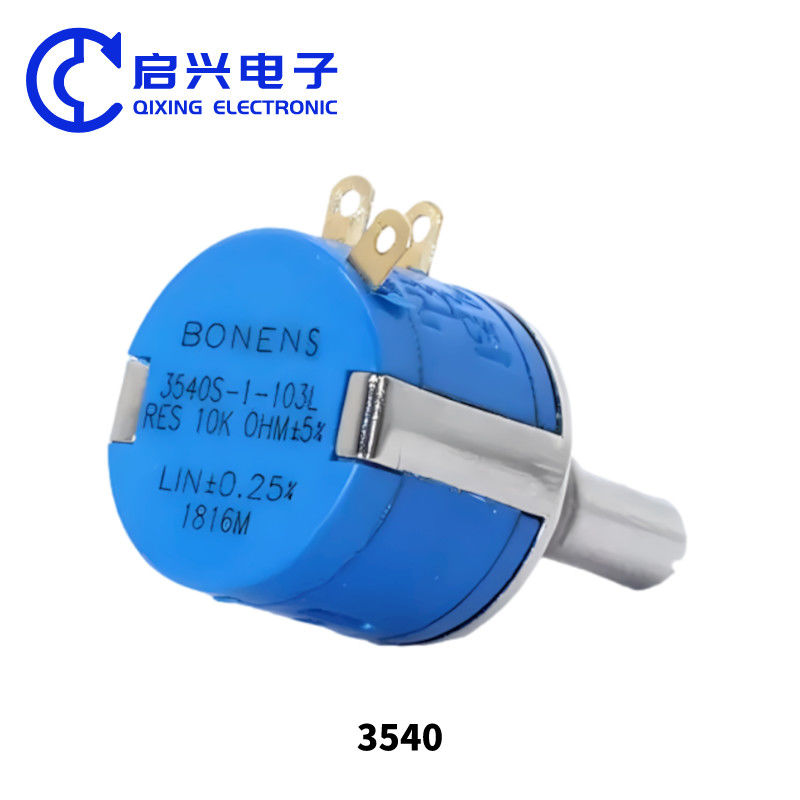

10K ワイアワウンド精密ポテンショメータ WXD3540 2W 10回転
10K ワイアワウンド精密ポテンショメータ WXD3540 2W 10回転
Key Attributes
ブランド名:BONENS
Model Number:WXD3540
Place of Origin:シチュアン,中国
Standard Packaging:カートンパッケージ
Product Summary
3540 マルチターンスイッチ 2w 10回転 ワイアワウンド精密ポテンショメータ 1K 2K2 4K7 502 10K 100K 製品名: 3540 50kオーム マルチターンスイッチ ワイアワウンド精密ポテンショメータ WXD3540 2w 10回転 製品説明: 部品番号 抵抗 (Ω) 分解能 3540S-1-201L 200 .042 3540S-1-501L 500 .031 3540S-1-102L 1,000 .027 3540S-1-202L 2,000 .021 3540S-1-502L 5,000 .021 3540S-1-103L 10,000 .019 3540S-1...
プロダクト細部
ハイライト:
10K 2W 定格
,10 回転精度
,WXD3540シリーズ
Model:
WXD3540
Technology:
ワイヤーワンド
Resistance Tolerance:
±2%,±5%
Effective Trave:
≥3600°±10°
Rated Power:
2W (70°C)
Resistance:
100Ω~100KΩ
Operating Temperature:
55℃~125℃
TCR:
±100×10−6°C
Insulation Resistance:
≥200MΩ
Withstand Voltage:
500V (DCまたはACピーク値)
Packaging Details:
50PCS/箱 200PCS/4箱/CTN 1000PCS/CTN/4トン
Single Gross Weight::
0.030kg
Type:
多回転精度
Turns:
10ターン
Resistance:
10K
Power:
2W
製品の説明
詳細な仕様と特徴
3540 マルチターンスイッチ 2w 10回転 ワイアワウンド精密ポテンショメータ 1K 2K2 4K7 502 10K 100K
製品名:
3540 50kオーム マルチターンスイッチ ワイアワウンド精密ポテンショメータ WXD3540 2w 10回転
製品説明:
| 部品番号 | 抵抗 (Ω) | 分解能 |
| 3540S-1-201L | 200 | .042 |
| 3540S-1-501L | 500 | .031 |
| 3540S-1-102L | 1,000 | .027 |
| 3540S-1-202L | 2,000 | .021 |
| 3540S-1-502L | 5,000 | .021 |
| 3540S-1-103L | 10,000 | .019 |
| 3540S-1-203L | 20,000 | .014 |
| 3540S-1-503L | 50,000 | .011 |
| 3540S-1-104L | 100,000 | .008 |
製品の特徴:
1.ブッシングマウント
2.ROHS準拠
3.オプションの中央タップおよびリアシャフトエクステンション
4.オプションのARラグ機能
5.共通または同心シャフトとの連結が可能
6.高トルク対応
7.非標準の機能と仕様が利用可能
製品サイズ:
仕様パラメータ:
|
特性 |
公称抵抗範囲
|
100~100KΩ
|
||||
|
抵抗許容差
|
±2%、±5% |
|||||
|
端子抵抗
|
≤2%R または 5Ω |
|||||
|
ピークノイズ
|
≤100Ω |
|||||
|
線形精度
|
±1%、±0.5% |
|||||
|
電気角
|
3600°±10° |
|||||
|
絶縁抵抗
|
≥ 200MΩ |
|||||
|
耐電圧
|
500V (DCまたはACピーク値) |
|||||
|
|
||||||
|
環境
特性 |
定格電力
|
2W (70°C) |
||||
|
温度範囲
|
-55°C~+125°C |
|||||
|
TCR
|
±100×10-6/°C |
|||||
|
温度衝撃
|
ΔR≤±3%R |
|||||
|
衝突 (390m/S2、4000回)
|
ΔR≤±1%R |
|||||
|
防湿 (GJB306A-
96-Method106、7a、7bには適用不可) |
ΔR≤±3%R、絶縁抵抗≥100MΩ |
|||||
|
振動 (10-500HZ、0.75mm、6h)
|
ΔR≤±1%R、電気的ブレーク≤100μS |
|||||
|
気候カテゴリ (IEC68-2-2)
|
ΔR≤±3%R, 絶縁抵抗≥100MΩ、始動トルク≤20mN.m |
|||||
|
低温での動作
(-55°C、4h) |
ΔR≤±3%R, 始動トルク≤20mN.m |
|||||
|
回転寿命 (10000サイクル)
|
ΔR≤±3%R、ピークノイズ≤500Ω、始動トルク≤20mN.m
|
|||||
|
電気的耐久性 (70°C、2W、1000h)
|
ΔR≤±3%R |
|||||
|
定常湿熱 (IEC68-2-3、Ca、96h)
|
ΔR≤±3%R、絶縁抵抗≥100MΩ、始動トルク ≤20mN.m |
|||||
|
|
||||||
|
物理的
特性 |
総機械的トラベル
|
3600°±10° |
||||
|
回転トルク
|
2~10mN.m |
|||||
|
ストッパートルク
|
≥300mN.m |
|||||
応用分野:
3540シリーズのマルチターンスイッチ精密ワイアワウンドポテンショメータは、主に計器、メーター、郵便・通信、電力設備、鉄道信号、航空宇宙などの分野で使用されています。
製品カタログ:
工場紹介:
当社は長年の生産経験を持つ工場であり、お客様に高品質な製品とサービスを提供することに専念しています。先進的な生産設備と経験豊富な研究開発チームを備えており、十分な生産能力を提供し、OEMカスタムおよびODM注文を承ることができます。
当社の製品品質はお客様から広く認められており、アフターサービスも高く評価されています。長年の生産経験により、多くの有名クライアントにサービスと協力をしてきました。世界中のお客様との協力を歓迎し、お客様の信頼とサポートにお応えするために最適なサービスと製品を提供します。
私たちは常に「品質第一、顧客第一」の経営理念を遵守し、自身の品質とサービスレベルを絶えず向上させ、お客様により良い製品とサービスを提供します。皆様との協力を楽しみにし、共に素晴らしい未来を創造していきましょう！
よくある質問:
1. 私たちは誰ですか？
私たちは中国四川省に拠点を置き、2005年から国内市場（70.00%）、西ヨーロッパ（8.00%）、北米（5.00%）、南
アジア（3.00%）、東アジア（3.00%）、南米（2.00%）、南ヨーロッパ（2.00%）、東ヨーロッパ（2.00%）、中東（2.00%）、東南
アジア（2.00%）、オセアニア（1.00%）に販売しています。オフィスには合計約51〜100人がいます。
2. 品質をどのように保証できますか？
常に量産前のサンプルを提供します。
常に発送前の最終検査を行います。
3. 私たちから何を購入できますか？
ポテンショメータ、抵抗器、EMIフィルター、ノブ、スイッチ
4. なぜ他のサプライヤーではなく私たちから購入する必要があるのですか？
当社は2005年に設立され、主にさまざまな種類のポテンショメータ、AC/DCノイズフィルターを開発・製造しています。
およびセラミックパワー抵抗器であり、一貫したプレミアムパフォーマンスのサービスと競争力のある工場価格を保証する経験豊富なメーカーです。
5. どのようなサービスを提供できますか？
受け入れ可能な配送条件: FOB、CFR、CIF、EXW、FCA；
受け入れ可能な支払い通貨: USD、EUR、CNY;
受け入れ可能な支払いタイプ: T/T、L/C、、Western Union、Cash;
話せる言語: 英語、中国語
