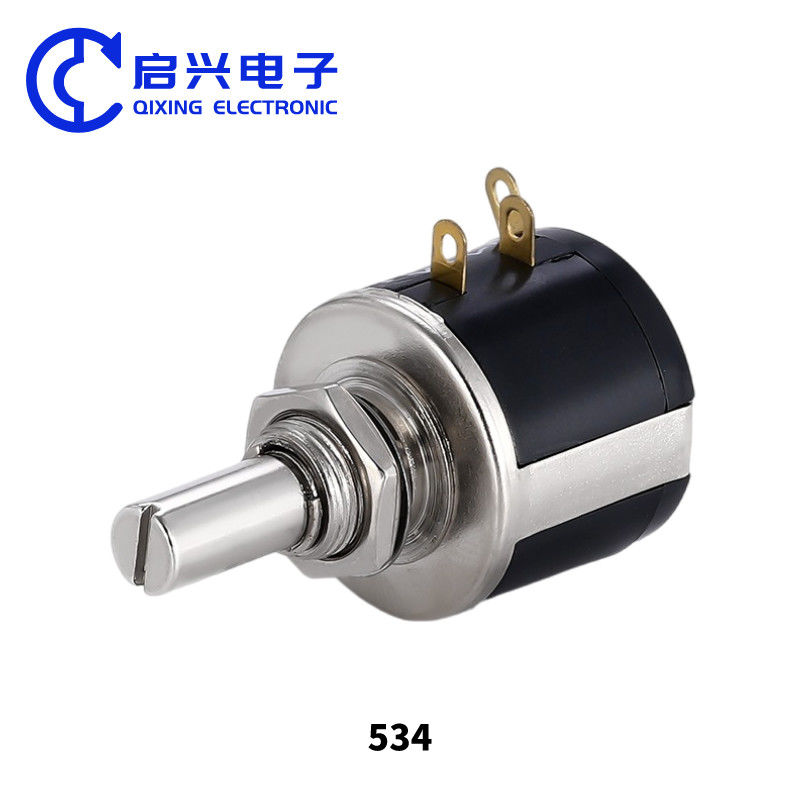

マルチターンプリシジョントリマポテンショメータ 534 1 1K 534 1 2K 534 1 5K
マルチターンプリシジョントリマポテンショメータ 534 1 1K 534 1 2K 534 1 5K
Key Attributes
ブランド名:BONENS
Model Number:534
Place of Origin:シチュアン,中国
Standard Packaging:カートンパッケージ
Product Summary
534 精密多圈线绕精密电位器 1K 2K 5K 10K 20K 50K 100K 製品名: 精密電位器/巻線電位器/多回転電位器/2W 電位器 534-1-1K 電位器 534 多回転電位器 線巻電位器 10回転電位器 2W 電位器 製品紹介: 534-1-1K 534-1-2K 534-1-5K 534-1-10K 534-1-1K 534 精密多回転線巻電位器、10回転可変周波数速度制御電位器、2W 1K 2K、5K 10K、20K 50K 製品説明: 線巻多回転精密電位器; 電気的特性: 抵抗範囲: 100Ω, 200Ω, 500Ω, 1k, 2K, 5K, 10K, 20K, 50K...
プロダクト細部
ハイライト:
10 回転精度
,1K 2K 5K
,534シリーズ
Range Of Nominal Resistance:
100Ω~100KΩ
Resistance Tolerance:
±5%
Terminal Resistance:
≤±0.2%Rまたは5Ω
Peak Noise:
≤100Ω
Insulation Resistance:
≥200MΩ (100V AC)
Withstand Voltage:
500V (DCまたはACピーク値)
Electrical Angle:
3600° ± 10°
Rated Power:
2W (300V 70 °C)
Temperature Range:
-55°C~+125°C
TCR:
±100×10−6°C
Collision (390m/s2, 4000 Times):
ΔR≤±1%R
Vibration (10-500hz, 0.75mm, 6h):
ΔR≤±1%R, ΔUab/Uac≤±2%R,電気断絶≤100μS
Temperature Variation (-55°C/30min, +125°C/30min, 5 Cycles):
ΔR≤±2%R, ΔUab/Uac≤±2%R
Climate Category (iec68-2-2):
ΔR≤± (5%R+0.1Ω),隔熱抵抗≥100MΩ
Electrical Endurance (2w, 1000h):
ΔR≤± 3%R
Mechanical Endurance (1000 Cycles):
ΔR≤± (10%R+0.5Ω),CRV≤±3%Rまたは5Ω
Steady Damp Heat (iec68-2-3, Ca, 96h):
ΔR≤± 3%R,隔熱抵抗≥100MΩ,スタートトルク ≤20mN.m
Total Mechanical Travel:
3600° ± 10°
Rotational Torque:
36mN.m
Standard Package:
50個/箱
Type:
多回転精度
Technology:
ワイヤーワンド
Turns:
10ターン
Resistance:
1K、2K、5K
Power:
2W
製品の説明
詳細な仕様と特徴
534 精密多圈线绕精密电位器 1K 2K 5K 10K 20K 50K 100K
製品名:
精密電位器/巻線電位器/多回転電位器/2W 電位器
534-1-1K 電位器 534 多回転電位器 線巻電位器 10回転電位器 2W 電位器 製品紹介: 534-1-1K 534-1-2K 534-1-5K 534-1-10K 534-1-1K
534 精密多回転線巻電位器、10回転可変周波数速度制御電位器、2W 1K 2K、5K 10K、20K 50K
製品説明:
線巻多回転精密電位器; 電気的特性: 抵抗範囲: 100Ω, 200Ω, 500Ω, 1k, 2K, 5K, 10K, 20K, 50K, 100K, 抵抗許容差: ± 5%, 独立線形精度: ± 0.2% , 電子行程: 3600 ° ± 10%, 定格電力: 2W; 回転寿命: 1,000,000 回転; 周囲温度: -55 °C から +125 °C。
製品の特徴:
精密線巻電力534製品の利点: 良好な耐熱性、より大きな電力に耐えることができる、高精度、低ノイズ。良好な性能、安い価格
製品サイズ:
仕様パラメータ:
|
|
公称抵抗範囲
|
100~100KΩ
|
||||
|
抵抗許容差
|
±2%, ±5%
|
|||||
|
端子抵抗
|
≤2%R または 5Ω
|
|||||
|
線形精度
|
±1%, ±0.5%
|
|||||
|
電気角
|
3600°±10°
|
|||||
|
絶縁抵抗
|
≥ 200MΩ
|
|||||
|
耐電圧
|
500V (DC または AC ピーク値)
|
|||||
|
|
||||||
|
環境特性
|
定格電力
|
2W (70°C)
|
||||
|
温度範囲
|
-55°C~+125°C
|
|||||
|
TCR
|
±100×10-6/°C
|
|||||
|
温度衝撃
|
ΔR≤±3%R
|
|||||
|
衝撃 (390m/S2, 4000回)
|
ΔR≤±1%R
|
|||||
|
防湿 (GJB306A- 96-Method106, 7a, 7b は適用不可)
|
ΔR≤±3%R, 絶縁抵抗≥100MΩ
|
|||||
|
振動 (10-500HZ, 0.75mm, 6h)
|
ΔR≤±1%R,
電気的断線≤100μS |
|||||
|
回転寿命 (10000サイクル)
|
ΔR≤±3%R,
ピークノイズ≤500Ω 始動トルク≤20mN.m |
|||||
|
電気的耐久性 (70°C, 2W, 1000h)
|
ΔR≤±3%R
|
|||||
|
定湿熱 (IEC68-2-3, Ca, 96h)
|
ΔR≤±3%R, 絶縁抵抗≥100MΩ, 始動トルク ≤20mN.m
|
|||||
|
|
||||||
|
|
総機械的トラベル
|
3600°±10°
|
||||
|
回転トルク
|
2~10mN.m
|
|||||
|
ストッパー トルク
|
≥300mN.m
|
|||||
応用分野:
本製品は、ディスプレイ、ビデオドアホン、ビデオトランシーバー、携帯電話、コードレス電話、RFヘッド、電子チューナー、リモコン、計器、電源、通信、医療機器、電力機器、鉄道信号、航空などの分野で広く使用されています。
製品カタログ:
工場展示:
当社は長年の生産経験を持つ工場であり、お客様に高品質な製品とサービスを提供することに専念しています。高度な生産設備と専門の研究開発チームを備えており、十分な生産能力を提供し、OEMカスタムおよびODM注文に対応できます。
当社の製品品質はお客様から広く認められており、アフターサービスも高く評価されています。長年の生産経験により、多くの有名クライアントにサービスと協力をしてきました。世界中からの友人を歓迎し、協力について話し合い、お客様の信頼とサポートに応えるために最善のサービスと製品を提供します。
私たちは常に「品質第一、顧客第一」の経営理念を遵守し、自身の品質とサービスレベルを絶えず向上させ、お客様により良い製品とサービスを提供します。皆様とのご協力、そして共に素晴らしい未来を創造できることを楽しみにしています！
よくある質問:
1. 私たちは誰ですか？
私たちは中国四川省に拠点を置き、2005年から国内市場（70.00%）、西ヨーロッパ（8.00%）、北米（5.00%）、南アジア（3.00%）、東アジア（3.00%）、南米（2.00%）、南ヨーロッパ（2.00%）、東ヨーロッパ（2.00%）、中東（2.00%）、東南アジア（2.00%）、オセアニア（1.00%）に販売しています。オフィスには合計約51〜100人がいます。
2. 品質をどのように保証できますか？
量産前のサンプルは常に提供されます。
出荷前の最終検査は常に実施されます。
3. 何を購入できますか？
電位器、抵抗器、EMIフィルター、ノブ、スイッチ
4. なぜ他のサプライヤーではなく私たちから購入する必要があるのですか？
当社は2005年に設立され、主にさまざまな種類の電位器、AC/DCノイズフィルター、セラミックパワー抵抗器を開発・製造しており、高品質、最高のサービス、最高の価格を保証する専門メーカーです。
5. どのようなサービスを提供できますか？
受け入れ可能な配送条件: FOB, CFR, CIF, EXW, FCA；
受け入れ可能な支払い通貨: USD, EUR, CNY;
受け入れ可能な支払いタイプ: T/T, L/C, , Western Union, Cash;
話せる言語: 英語、中国語
関連製品

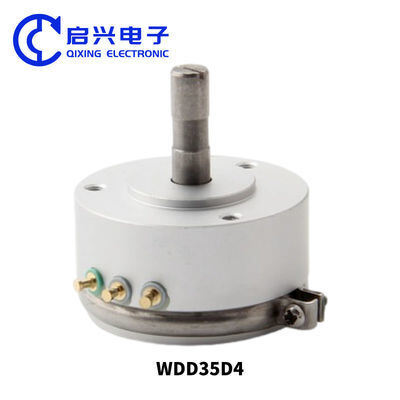

WDD35D 4 センサー精密ポテンチオメーター 導電性プラスチックポテンチオメーター 2K 5K 10K
