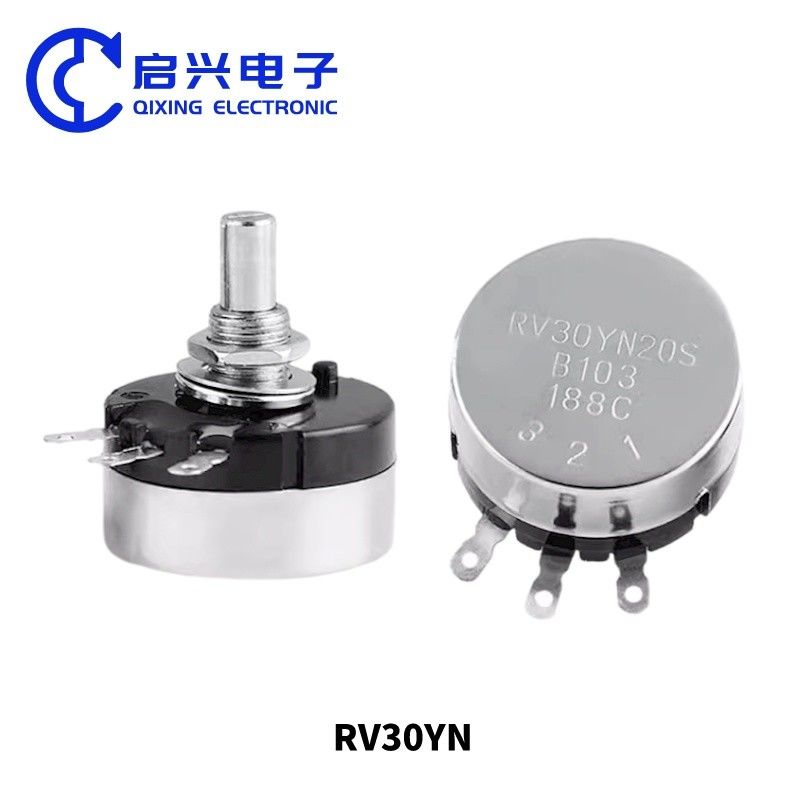

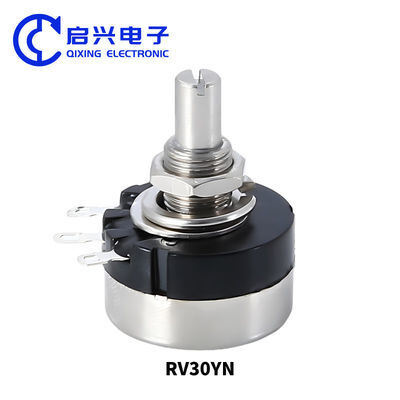

シングルコイルカーボンフィルムポテンチオメーター スイッチ付き RV30YN20S RV30YNME20S B502 5K
シングルコイルカーボンフィルムポテンチオメーター スイッチ付き RV30YN20S RV30YNME20S B502 5K
Key Attributes
ブランド名:BONENS
Model Number:RV30YN20S
Place of Origin:シチュアン,中国
Standard Packaging:カートンパッケージ
Product Summary
RV30シリーズ RV30YN20S RV30YNME20S B502 5K シングルコイルカーボンフィルムポテンショメータ スイッチ付き 製品名: RV30シリーズ シングルターン回転カーボンフィルムポテンショメータ 3W 製品説明: RV30YN20S シングルコイル カーボンフィルムポテンショメータ、定格電力 3W、シャフト径 6mm、シャフト長 20mm、外径 30mm、シャフト端スロット、抵抗許容差 ±10%、機械的ストローク 300° ±5° C 温度範囲 -10℃ -85℃、回転寿命 20000回転、電力 3W、梱包 20個/箱 RV30YN20S シングルコイル カーボンフィル...
プロダクト細部
ハイライト:
スイッチタイプ付き
,シングルコイルデザイン
,B502 5K
Dielectric Strength:
≥500VAC
Housing Material:
Aluminum Alloy
Insulation Resistance:
≥100MΩ
Linearity:
≤±5%
Power Rating:
0.5W~3W
Resistance Range:
0.1Ω~100KΩ
Resistance Tolerance:
±10%
Rotation Torque:
≤20mN.m
Rotational Angle:
300°~360°
Rotational Life:
≥10000 cycles
Sliding Noise:
≤50mV
Temperature Range:
-55℃~+155℃
Terminal Strength:
≥1N
Terminal Type:
Solder Lug
Type:
シングルコイルスイッチ付
Technology:
カーボンフィルム
Turns:
1ターン
Resistance:
B502 (5K)
Power:
3w
製品の説明
詳細な仕様と特徴
RV30シリーズ RV30YN20S RV30YNME20S B502 5K シングルコイルカーボンフィルムポテンショメータ スイッチ付き
製品名:
RV30シリーズ シングルターン回転カーボンフィルムポテンショメータ 3W
製品説明:
RV30YN20S シングルコイル カーボンフィルムポテンショメータ、定格電力 3W、シャフト径 6mm、シャフト長 20mm、外径 30mm、シャフト端スロット、抵抗許容差 ±10%、機械的ストローク 300° ±5° C 温度範囲 -10℃ -85℃、回転寿命 20000回転、電力 3W、梱包 20個/箱 RV30YN20S シングルコイル カーボンフィルムポテンショメータの抵抗値は以下の通りです: 100R、200R、500R、1K、2K、5K、10K、20K、50K、100K、200K、500K、1M など
仕様パラメータ:
| 電気 | ||||||
| 標準抵抗範囲 | B = 100Ω ～ 2MΩ A,C = 1kΩ ～ 2MΩ | |||||
| 抵抗許容差 | 標準 10% | |||||
| 終端抵抗 | 最大 3Ω | |||||
| 抵抗テーパー | B = リニア; A = CW オーディオ (対数); C = CCW オーディオ (対数) | |||||
| ピークノイズ (C.R.V.) | 3% または 3Ω のうち大きい方 | |||||
| 定格電力 | 定格は+40℃以下、+85℃では0ワット◆ パネルマウント、デュアルユニット、デュアル同軸シャフトR≦10kΩ◆ パネルマウント、デュアルユニット、デュアル同軸シャフト | |||||
| 50kΩ |
B1.0W |
0.8W |
|
| ||
| 0.6W | 0.4W | 0.2W | 最大入力電圧 | 0.6W | ||
| 0.3W | 0.2W | 最大入力電圧 | B = 500VDC; A,C = 350VDC または定格電力のいずれか小さい方 | 絶縁抵抗 | ||
| 1,000VDC で最小 100MΩ |
耐電圧 1,000VAC、1分間 |
|||||
| 調整トラベル | 280° ±10° | |||||
| 機械 | 機械的トラベル | |||||
| 300° ±5° | シャフトトルク | |||||
| 51 ～ 306 gf・cm (0.707 ～ 4.242 oz・in) | ||||||
| 51 ～ 510 gf・cm (0.707 ～ 7.070 oz・in) | ストップ強度 | |||||
| 最大 10.2 kgf・cm (141.4 oz・in) | 取り付けナットトルク | |||||
| 最大 15 kgf・cm (207.94 oz・in) | ||||||
| はんだ付け性 | 235℃、5秒 | |||||
| マーキング | モデルタイプ、テーパー、抵抗コード、シャフトタイプ、端子識別、日付コード | |||||
| 環境 | 温度範囲◆ パネルマウント、デュアルユニット、デュアル同軸シャフト温度特性 | |||||
| +85℃、30分間無負荷 |
R≦10kΩ ⇒ ΔT/R≦±6% 10kΩ < R < 1MΩ ⇒ ΔT/R≦±10% |
|||||
| R≧1MΩ ⇒ ΔT/R≦±15% | ||||||
| 負荷寿命 | ±40℃、1,000時間定格負荷◆ パネルマウント、デュアルユニット、デュアル同軸シャフト湿度・負荷寿命RV30YGLR < 100kΩ ⇒ ΔT/R≦ -10% ～ +15%◆ パネルマウント、デュアルユニット、デュアル同軸シャフト | |||||
| 熱衝撃 | -10℃ ～ +85℃、5サイクル無負荷◆ パネルマウント、デュアルユニット、デュアル同軸シャフト振動 | |||||
| 10-55Hz、1.5mm振幅、3方向、各2時間◆ 右角ラグ端子はんだ熱耐性 | ||||||
| 350℃、3.5秒 ΔT/R≦±2% ◆ 6mm径シャフト スロット、フラットまたはラウンドエンドスタイル ◆ パネルマウントのみ ◆右角ラグ端子 ◆ 6mm径シャフト スロット、フラットまたはラウンドエンドスタイル標準ロータリスイッチ◆ 右角ラグ端子110VAC、1A または 3A、SPDT または SPST | ||||||
| 接触抵抗◆ 右角ラグ端子操作トルク | ||||||
| 最大 1,530 gf・cm (21.21 oz・in) | 操作寿命◆ パネルマウント、デュアルユニット、デュアル同軸シャフトR = 総抵抗値; ΔT/R = 総抵抗変化 | |||||
| ◆ 各ユニットに右角ラグ端子 | ||||||
| RV30 シングルターン カーボンフィルムポテンショメータ 製品の特徴 | RV30YGL ◆ カーボンフィルムエレメント ◆リニアまたはオーディオテーパー◆ パネルマウント、デュアルユニット、デュアル同軸シャフト ◆ SPST または SPDT スイッチ 1A または 3A 定格 | |||||
| ◆ シャフトロックモデル ◆メタルシャフトとブッシング | ||||||
| ◆ パネルマウントのみ ◆右角ラグ端子 ◆ 6mm径シャフト スロット、フラットまたはラウンドエンドスタイル ◆ 標準 15mm または 20mm シャフト長◆ 右角ラグ端子RV30YNSE & RV30YNSF◆ パネルマウント、シングルユニット（スイッチ付き）、シングルシャフト◆ 右角ラグ端子、1A または 3A SPST スイッチ用リアエグジットラグ端子RV30YGLRV30YL | ||||||
| ◆ パネルマウント、シングルユニット、シングルシャフト（シャフトロック付き）◆ 右角ラグ端子RV30YNSE & RV30YNSF◆ パネルマウント、シングルユニット（スイッチ付き）、シングルシャフト◆ 右角ラグ端子、1A または 3A SPST スイッチ用リアエグジットラグ端子RV30YGL◆ パネルマウント、シングルユニット（スイッチ付き）、シングルシャフト | ||||||
| ◆ 右角ラグ端子、1A または 3A SPDT スイッチ用リアエグジットラグ端子 | RV30YG◆ パネルマウント、デュアルユニット、デュアル同軸シャフト◆ 各ユニットに右角ラグ端子RV30YGL◆ パネルマウント、ギャングタンデムユニット、シングルシャフト（シャフトロック付き） ◆各ユニットに右角ラグ端子◆ パネルマウント、デュアルユニット、デュアル同軸シャフト◆ パネルマウント、ギャングタンデムユニット（スイッチ付き）、シングルシャフト | |||||
| ◆ 各ユニットに右角ラグ端子 | ||||||
| ◆ 1A または 3A SPST または SPDT スイッチ用リアエグジットラグ端子 | RV30YT | |||||
| ◆ パネルマウント、トリプルユニット、シングルシャフト | ||||||
| ◆ 各ユニットに右角ラグ端子 | RV30YD◆ パネルマウント、デュアルユニット、デュアル同軸シャフト◆ 各ユニットに右角ラグ端子 | |||||
| 応用分野: | RV30YN20S シングルコイル カーボンフィルムポテンショメータは、主に計器、精密機械設備、溶接設備、オーディオ機器、自動化設備、通信、医療施設、周波数変換器、ゲーム機、UPS電源などに使用されます。 | |||||
