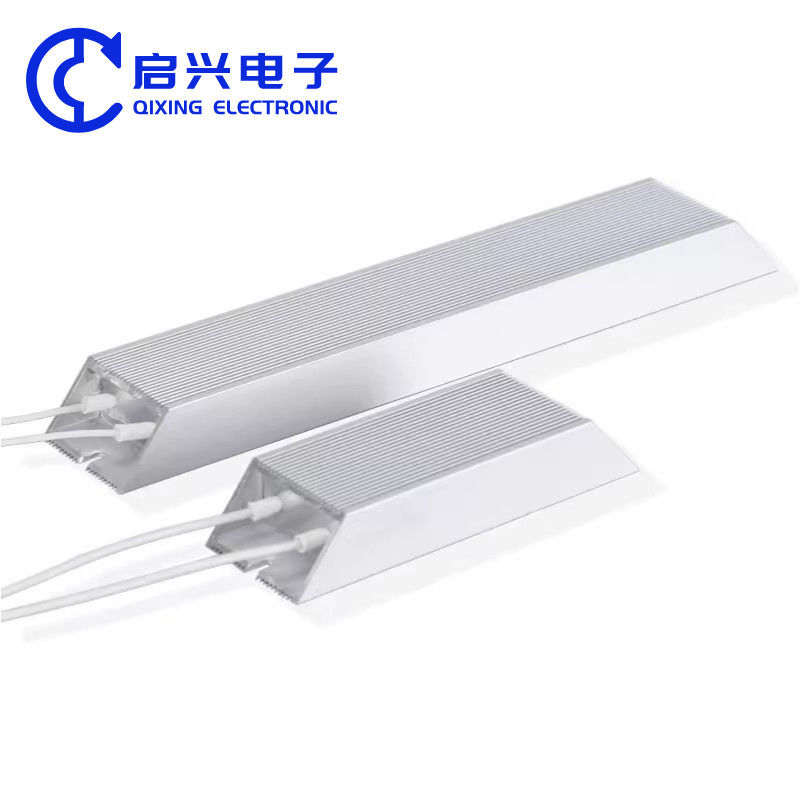

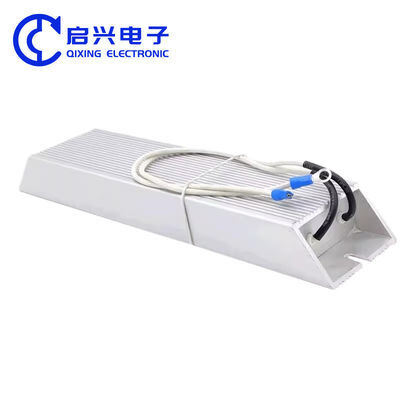

RXLG 台形アルミニウム筐体 エレベーター抵抗器 60W～2000W
RXLG 台形アルミニウム筐体 エレベーター抵抗器 60W～2000W
Key Attributes
ブランド名:BONENS
Model Number:RXLG
Place of Origin:シチュアン,中国
Standard Packaging:カートンパッケージ
Product Summary
60w-2000W 0.1オーム-100kオーム RXLG アルミニウム制動抵抗器 エレベーター用 製品名 制動抵抗器 150W アルミニウムケース抵抗器 周波数変換器抵抗器 製品紹介 RXLG 台形アルミニウムシェル抵抗器、制動抵抗器、回生抵抗器、負荷抵抗器、放電抵抗器、ブレーキ抵抗器、高電力抵抗器、放電抵抗器などとも呼ばれます。 RXLG アルミニウムシェルブレーキ抵抗器は、高放熱アルミニウム合金シェルと高温耐性材料を抵抗マトリックスとして採用し、高絶縁・不燃性フィラーポッティングにより、抵抗基板は抵抗線と金属シェルにしっかりと結合されており、高い安定性と熱伝導性を備えています。高速放熱、...
プロダクト細部
ハイライト:
エレベーター制動準備完了
,60W～2000Wの範囲
,台形アルミニウムシェル
Rated Power Range:
60w~2000w
Operating Voltage Range:
<1.5kV
Rated Resistance Range:
0.1Ω~100KΩ
Highest Withstand Pressure:
3000V
Highest Precision:
1%
IP Rating:
IP00/IP33
Vibration:
1.5g
Temperature Drift Range:
≤400ppm/°C
Working Temperature Range:
-55°C+275°C
Wiring:
糸/リード/挿入物
Type:
台形アルミシェルエレベーター
Power Range:
60w-2000w
Resistance Range:
0.1オーム～100Kオーム
Application:
エレベーターのブレーキ
製品の説明
詳細な仕様と特徴
60w-2000W 0.1オーム-100kオーム RXLG アルミニウム制動抵抗器 エレベーター用
製品名
制動抵抗器 150W アルミニウムケース抵抗器 周波数変換器抵抗器
製品紹介
RXLG 台形アルミニウムシェル抵抗器、制動抵抗器、回生抵抗器、負荷抵抗器、放電抵抗器、ブレーキ抵抗器、高電力抵抗器、放電抵抗器などとも呼ばれます。
RXLG アルミニウムシェルブレーキ抵抗器は、高放熱アルミニウム合金シェルと高温耐性材料を抵抗マトリックスとして採用し、高絶縁・不燃性フィラーポッティングにより、抵抗基板は抵抗線と金属シェルにしっかりと結合されており、高い安定性と熱伝導性を備えています。高速放熱、耐振動性、大電力、強力な過負荷耐性、小型、簡単な取り付け、美しい外観を備え、過酷な産業制御環境に適しており、電子電力の理想的なサポート製品です。インバーターブレーキ、エレベーター、圧延機、クレーン、線引き機、負荷エージングテストに広く使用されています。
製品材質説明
RX20 セラミックチューブ高電力負荷エージング放電ブレーキ調整可能スライディング抵抗器
| 外殻 | 良好な放熱性、ヒートシンク取り付けに適しており、高絶縁性、完全溶接構造、基板に取り付けると吸熱効果があり、環境保護成形構造、低リアクタンスコンポーネントの非誘導巻き線。 |
| 導電線 | 抵抗値に応じてコンスタンタン線またはニクロム合金線 |
| コア材料 | 物理サイズに応じてセラミックまたはタルク磁器 |
| ヒートシンク | 加工が精密で、巻き線が均一で、無機コーティングを使用し、絶縁が耐久性があります。伝記を克服します。 |
製品の特徴
RXLG 台形アルミニウムケース抵抗器の特徴:
1. 小型、高電力、強力な過負荷容量、良好な放熱性、耐候性、耐振動性。
2. 密着取り付けが容易で、ラジエーターの取り付けが容易です。要求の厳しい過酷な環境での使用に適しています。
3. RXLGシリーズ台形アルミニウムシェル抵抗器は、高放熱アルミニウム合金シェルで作られています。
4. 高温耐性シリコーン樹脂とシリカフューム完全密閉充填材、無毒無臭。環境保護、グリーンで安全。
5. 巻線抵抗線の骨格はセラミックです。電解線はコンスタンタンとニッケルクロムで作られています。耐熱性、高温耐性、安定した性能、長寿命を保証します。
電気的特性
アルミニウムシェルは良好な放熱性能、耐候性、耐振動性、密着取り付けが容易、ラジエーターの取り付けが容易で、高要求かつ過酷な環境での使用に適しています。
製品サイズ
| 電力 サイズ/寸法(mm) |
A | |||||||||
| 適用領域 B±2 |
C±1 | D±1 | E±1 | F±1 | 配線2 |
(mm) 端子 |
抵抗値範囲 |
抵抗 画像 |
60W 115 |
|
| 96 | 40 | 20 | 3.5-6S | 1.5 | 2.5 | 0.1 | Ω | PictureA表面温度上昇曲線 | 400 | |
| 121 | 40 | 20 | 3.5-6S | 1.5 | 2.5 | 0.1 | Ω | -100K表面温度上昇曲線PictureB表面温度上昇曲線 | 400 | |
| 146 | 60 | 20 | 3.5-6S | 1.5 | 2.5 | 0.1 | Ω | -100K表面温度上昇曲線PictureB表面温度上昇曲線 | 400 | |
| 171 | 40 | 20 | 3.5-6S | 1.5 | 2.5 | 0.1 | Ω | -100K表面温度上昇曲線PictureB表面温度上昇曲線 | 400 | |
| 196 | 60 | 20 | 3.5-6S | 1.5 | 2.5 | 0.1 | Ω | -100K表面温度上昇曲線PictureB表面温度上昇曲線 | 400 | |
| 135 | 60 | 30 | 5.5 | 3.5-10S | 2.5 | 0.1 | Ω | -100K表面温度上昇曲線PictureB表面温度上昇曲線 | 400 | |
| 185 | 60 | 30 | 5.5 | 3.5-10S | 2.5 | 0.1 | Ω | -100K表面温度上昇曲線PictureB表面温度上昇曲線 | 400 | |
| 235 | 60 | 30 | 5.5 | 3.5-10S | 2.5 | 0.1 | Ω | -100K表面温度上昇曲線PictureB表面温度上昇曲線 | 400 | |
| 305 | 60 | 30 | 5.5 | 3.5-10S | 2.5 | 0.1 | Ω | -100K表面温度上昇曲線PictureB表面温度上昇曲線 | 400 | |
| 381 | 50 | 59 | 5.5 | 40 | 2.5 | 3.5-6S | 0.1 | Ω | -100K表面温度上昇曲線PictureB表面温度上昇曲線 | ディレーティング曲線 |
| 382 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | Ω | -100K表面温度上昇曲線PictureB表面温度上昇曲線 | ディレーティング曲線 |
| 432 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | Ω | -100K表面温度上昇曲線PictureB表面温度上昇曲線 | ディレーティング曲線 |
| 467 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | Ω | -100K表面温度上昇曲線PictureB表面温度上昇曲線 | ディレーティング曲線 |
| 632 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | Ω | -100K表面温度上昇曲線PictureB表面温度上昇曲線 | ディレーティング曲線 |
A
PP
適用領域
1. RXLG 台形アルミニウムシェル抵抗器は、モーターの回生電力によるインバーターとサーボの損傷を防ぐための制動抵抗器として使用されます。
2. RXLG 台形アルミニウムシェル抵抗器は、発電機やインバーターシステムなどの電力電子機器のダミー負荷として、機器の性能指標をテストするために使用されます。
3. RXLG 台形アルミニウムシェル抵抗器は、電力電子機器のサンプリング抵抗器、電流制限抵抗器、始動抵抗器、放電抵抗器、充電抵抗器、回生抵抗器、リスポーン抵抗器として使用されます。
4. RXLG 台形アルミニウムシェル抵抗器は、インバーター、サーボ、電源などの機器の回路で電流制限要素または分圧要素として使用され、電流と電圧を調整および安定化します。
生産梱包
RXLG アルミニウムブレーキ抵抗器は個別にカートンに梱包されています
完成品識別コード
RXLG
200
| 50R | J | L | 製品カテゴリ | 定格電力 |
| 抵抗 | 精度 | 配線 | RXLGシリーズ（台形アルミニウムシェル） | 50=50W |
| 100=100W | R1=0.1Ω 100R=100Ω |
F=±1% G=±2% |
H=±3% J=±5% K=±10% T = スレッド L = リード |
P = インサート *備考: RXLG 200W 50Ω ±5%、モデル: RXLG-200-50RJ-L; 低インダクタンス、モデルに文字Nを追加、例: N RXLG-200-50RJ 推奨される抵抗器の使用 |
回路での抵抗器の使用は、電力マージンを1.5倍残すことをお勧めします。例えば、回路電圧100V、電流0.01Aの場合、計算電力: P = 100 * 0.01 = 1W、この時点で抵抗器は1Wを使用できません。1 * 1.5 = 1.5Wを計算すると、1.5Wの抵抗器はないため、2Wの抵抗器が必要です。
