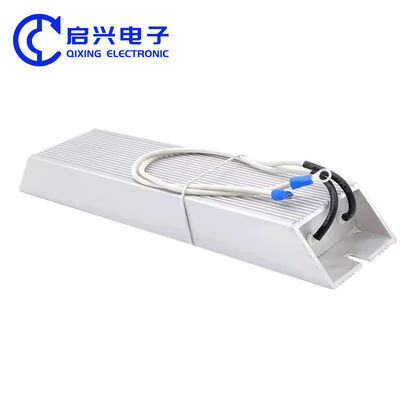

RXLG アルミシェル抵抗 50オム 60Wから5000Wのブレーキ抵抗
RXLG アルミシェル抵抗 50オム 60Wから5000Wのブレーキ抵抗
Key Attributes
ブランド名:BONENS
Model Number:RXLG
Place of Origin:シチュアン,中国
Standard Packaging:カートンパッケージ
Product Summary
アルミニウム制動抵抗器 RXLG 40W 60W 80W 100W 800W 巻線抵抗器（インバータ用） 製品名 制動抵抗器 150W アルミニウムケース抵抗器 インバータ抵抗器 製品紹介 RXLG 台形アルミニウムシェル抵抗器、制動抵抗器、回生抵抗器、負荷抵抗器、放電抵抗器、ブレーキ抵抗器、高電力抵抗器、放電抵抗器などとも呼ばれます。 RXLG アルミニウムシェルブレーキ抵抗器は、高放熱アルミニウム合金シェルと高温耐性材料を抵抗マトリックスとして採用し、高絶縁・不燃性フィラーポッティングにより、抵抗基板は抵抗線と金属シェルに緊密に結合されており、高い安定性と熱伝導性を備えています。高速放熱、...
プロダクト細部
ハイライト:
50オム抵抗
,60Wから5000Wの範囲
,インバーターブレーキ準備
Rated Power Range:
60w~2000w
Operating Voltage Range:
<1.5kV
Rated Resistance Range:
0.1Ω~100KΩ
Highest Withstand Pressure:
3000V
Highest Precision:
1%
IP Rating:
IP00/IP33
Vibration:
1.5g
Temperature Drift Range:
≤400ppm/°C
Working Temperature Range:
-55°C+275°C
Wiring:
糸/リード/挿入物
Type:
アルミシェルブレーキ
Resistance:
50オーム
Power Range:
60W、80W、100W、120W、150W、200W、...
Application:
周波数コンバータ
製品の説明
詳細な仕様と特徴
アルミニウム制動抵抗器 RXLG 40W 60W 80W 100W 800W 巻線抵抗器（インバータ用）
製品名
制動抵抗器 150W アルミニウムケース抵抗器 インバータ抵抗器
製品紹介
RXLG 台形アルミニウムシェル抵抗器、制動抵抗器、回生抵抗器、負荷抵抗器、放電抵抗器、ブレーキ抵抗器、高電力抵抗器、放電抵抗器などとも呼ばれます。
RXLG アルミニウムシェルブレーキ抵抗器は、高放熱アルミニウム合金シェルと高温耐性材料を抵抗マトリックスとして採用し、高絶縁・不燃性フィラーポッティングにより、抵抗基板は抵抗線と金属シェルに緊密に結合されており、高い安定性と熱伝導性を備えています。高速放熱、耐振動性、大電力、強力な過負荷耐性、小型、簡単な取り付け、美しい外観を備え、過酷な産業制御環境に適しており、電子電力の理想的なサポート製品です。インバータブレーキ、エレベーター、圧延機、クレーン、線引き機、負荷エージングテストに広く使用されています。
製品材質説明
RX20 セラミックチューブ高電力負荷エージング放電ブレーキ調整可能スライド抵抗器
| 外殻 | 良好な放熱性、ヒートシンク取り付けに適しており、高絶縁性、完全溶接構造、基板に取り付けられた場合、吸熱効果があり、環境保護成形構造、低リアクタンスコンポーネントの非誘導巻線なし |
| 導線 | 抵抗値に応じてコンスタンタン線またはニクロム合金線 |
| コア材料 | 物理サイズに応じてセラミックまたはタルク磁器 |
| ヒートシンク | 加工は精巧で、巻線は均一で、無機コーティングを使用し、絶縁は耐久性があります。伝記を克服 |
製品の特徴
RXLG 台形アルミニウムケース抵抗器の特徴:
1. 小型、高電力、強力な過負荷容量、良好な放熱性、耐候性、耐振動性·
2. 密着取り付けが容易で、ラジエーターの取り付けが容易です。要求の厳しい過酷な環境での使用に適しています
3. RXLGシリーズ台形アルミニウムシェル抵抗器は、高放熱アルミニウム合金シェルで作られています
4. 高温耐性シリコーン樹脂とシリカフューム完全密閉充填材、無毒無臭。環境保護、グリーンで安全
5. 巻線抵抗線の骨格はセラミックです。電解線はコンスタンタンとニッケルクロムで作られています。耐熱性、高温耐性、安定した性能、長寿命を保証します
電気的特性
アルミニウムシェルは良好な放熱性能、耐候性、耐振動性、密着取り付けが容易、ラジエーターの取り付けが容易で、要求の厳しい過酷な環境での使用に適しています。
製品サイズ
| 出力 Power |
寸法/Dimension(mm) | |||||||||
| A ±2 |
B±2 | C±1 | D±1 | E±1 | F±1 | 配線2 (mm) |
端子 | 抵抗値範囲 Resistance |
図面 Picture |
|
| 60W | 115 | 96 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 80W | 140 | 121 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 100W | 165 | 146 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 120W | 190 | 171 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 150W | 215 | 196 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 200W | 165 | 135 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 300W | 215 | 185 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 400W | 265 | 235 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 500W | 335 | 305 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 800W | 400 | 381 | 61 | 59 | 5.5 | 40 | 2.5 | 3.5-6S | 0.1Ω-10KΩ | PictureB |
| 1KW | 400 | 382 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-7S | 0.1Ω-10KΩ | PictureB |
| 1.2KW | 450 | 432 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-8S | 0.1Ω-10KΩ | PictureB |
| 1.5KW | 485 | 467 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-9S | 0.1Ω-10KΩ | PictureB |
| 2KW | 650 | 632 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1Ω-100KΩ | PictureB |
表面温度上昇曲線
デレーティング曲線
APP
適用分野
1. RXLG 台形アルミニウムシェル抵抗器は、インバータとサーボをモータの回生電力の害から保護するための制動抵抗器として使用されます
2. RXLG 台形アルミニウムシェル抵抗器は、発電機やインバータシステムなどの電力電子機器における偽負荷として使用され、機器の性能指標をテストします
3. RXLG 台形アルミニウムシェル抵抗器は、電力電子機器におけるサンプリング抵抗器、電流制限抵抗器、始動抵抗器、放電抵抗器、充電抵抗器、回生抵抗器、リスポーン抵抗器として使用されます
4. RXLG 台形アルミニウムシェル抵抗器は、インバータ、サーボ、電源などの機器の回路における電流制限要素または分圧要素として使用され、電流と電圧を調整および安定化します
生産梱包
RXLG アルミニウムブレーキ抵抗器は個別にカートンに梱包されています
完成品識別コード
| RXLG | 200 | 50R | J | L |
| 製品カテゴリ | 定格電力 | 抵抗 | 精度 | 配線 |
| RXLGシリーズ（台形アルミニウムシェル） | 50=50W 100=100W |
R1=0.1Ω 100R=100Ω |
F=±1% G=±2% H=±3% J=±5% K=±10% |
T = スレッド L = リード P = インサート |
*備考: RXLG 200W 50Ω ±5%、モデル: RXLG-200-50RJ-L; 低インダクタンス、モデルに文字Nを追加、例: N RXLG-200-50RJ
推奨される抵抗器の使用
回路での抵抗器の使用は、1.5倍の電力マージンを残すことをお勧めします。例えば、回路電圧100V、電流0.01Aの場合、計算電力: P = 100 * 0.01 = 1W、この時点で抵抗器は1Wを使用できません。1 * 1.5 = 1.5Wを計算します。1.5Wの抵抗器はないため、2Wの抵抗器が必要です
会社概要
Sichuan Qixing Electronics Co., Ltd. は、ポテンショメータ、抵抗器、フィルタ、ポテンショメータノブ、バンドスイッチ、コンデンサ製品の開発、製造、販売に従事する専門企業です。2005年に設立され、長年の生産経験があります。当社本社は中国四川省成都市温江区にあります。
当社は長年の生産経験を持つ工場であり、お客様に高品質な製品とサービスを提供することに専念しています。高度な生産設備と専門の研究開発チームを備えており、十分な能力を提供し、OEMカスタムおよびODM注文を引き受けることができます。
当社の製品品質はお客様に広く認識されており、アフターサービスも高く評価されています。長年の生産経験により、多くの有名クライアントにサービスと協力をしてきました。世界中からの友人を歓迎し、協力を議論し、お客様の信頼とサポートに応えるために最高のサービスと製品を提供します。
当社は常に「品質第一、顧客第一」の経営理念を遵守し、自身の品質とサービスレベルを継続的に向上させ、お客様により良い製品とサービスを提供します。皆様との協力を楽しみにしています。共に素晴らしい未来を創造しましょう
よくある質問:
1. 私たちは誰ですか？
私たちは中国四川省に拠点を置き、2005年から国内市場（70.00%）、西ヨーロッパ（8.00%）、北米（5.00%）、南
アジア（3.00%）、東アジア（3.00%）、南米（2.00%）、南ヨーロッパ（2.00%）、東ヨーロッパ（2.00%）、中東（2.00%）、東南
アジア（2.00%）、オセアニア（1.00%）に販売しています。オフィスには合計約51〜100人がいます。
2. 品質をどのように保証できますか？
量産前のサンプルは常に提供されます。
出荷前の最終検査は常に実施されます。
3. 何を購入できますか？
ポテンショメータ、抵抗器、EMIフィルタ、ノブ、スイッチ
4. 他のサプライヤーではなく、当社から購入すべき理由は何ですか？
当社は2005年に設立され、主にさまざまな種類のポテンショメータ、AC/DCノイズフィルタ、
およびセラミックパワー抵抗器を開発・製造しており、高品質、最高のサービス、最高の価格を保証する専門メーカーです。
5. どのようなサービスを提供できますか？
受け入れ可能な配送条件: FOB、CFR、CIF、EXW、FCA；
受け入れ可能な支払い通貨: USD、EUR、CNY；
受け入れ可能な支払いタイプ: T/T、L/C、、Western Union、Cash；
話せる言語: 英語、中国語
