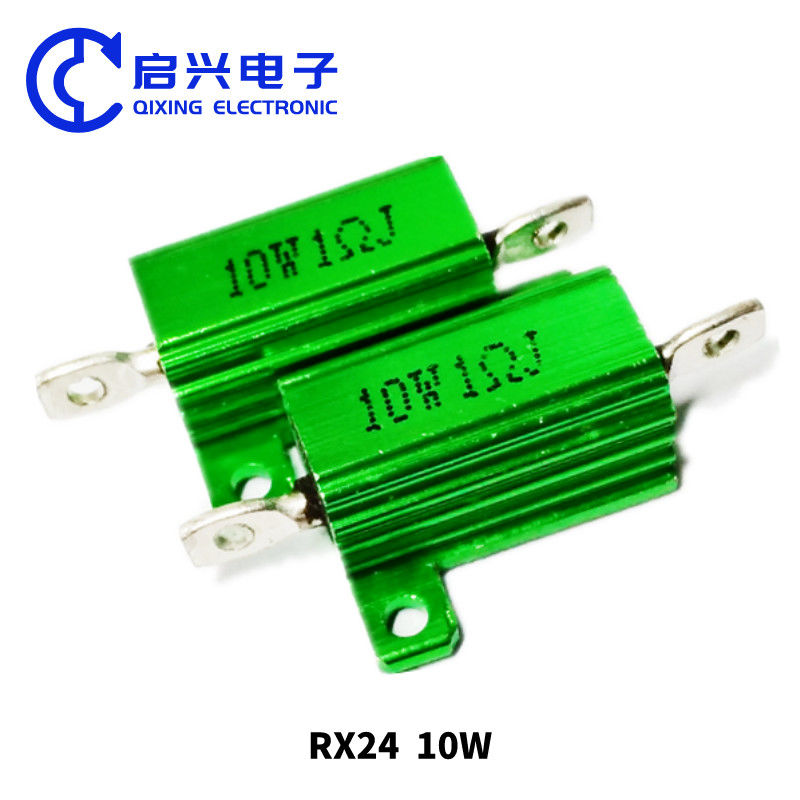

RX24 グリーン アルミニウムケース ワイヤーワウンド レジスタ LED 解読電源レジスタ 10w
RX24 グリーン アルミニウムケース ワイヤーワウンド レジスタ LED 解読電源レジスタ 10w
Key Attributes
ブランド名:BONENS
Model Number:ワイヤワウンド抵抗器
Place of Origin:シチュアン,中国
Certification:RoHS
Standard Packaging:カートンパッケージ
Product Summary
RX24 グリーンアルミニウムケース抵抗器 LEDデコーディングパワー抵抗器 10w ① ゴールドアルミニウムシェル抵抗器 製品名 高電力巻線抵抗器 25w グリーンメタルアルミニウムケース抵抗器 製品説明 金アルミニウムシェル抵抗器の表面には、放熱溝、小型、大電力、耐高温性、強力な過負荷容量、耐候性、高精度、標準的な低誘導抵抗、高安定性、強力な構造があり、その柔軟性は複数の組み合わせオプションに適しており、機械的保護と簡単な設置・使用に役立ちます。 特徴 1. 小型・高電力2. 頑丈な構造と高い安定性。3. 放熱用のアルミニウムシェル、放熱パネルの取り付けに適しています。 4. シリコン銅フ...
プロダクト細部
ハイライト:
RX24 グリーンアルミニウム
,工場直接価格
,カスタマイズされた指定
Type:
アルミニウムケース抵抗器
Model:
RX24/RXG24
Rated Power Range:
5W~500W
Allowable Resistance Deviation:
5%
Material:
ワイヤー傷
Temperature Coefficient:
PTC
Temperature Drift Range:
≤300ppm/°C
Working Temperature Range:
-55°C~+300°C
Power Characteristics:
強力
Shape:
平板形
Frequency Characteristic:
UHF
Type:
ワイヤワウンド抵抗器
Application:
パワーおよびブレーキ回路
製品の説明
詳細な仕様と特徴
RX24 グリーンアルミニウムケース抵抗器 LEDデコーディングパワー抵抗器 10w
① ゴールドアルミニウムシェル抵抗器
製品名
高電力巻線抵抗器 25w グリーンメタルアルミニウムケース抵抗器
製品説明
金アルミニウムシェル抵抗器の表面には、放熱溝、小型、大電力、耐高温性、強力な過負荷容量、耐候性、高精度、標準的な低誘導抵抗、高安定性、強力な構造があり、その柔軟性は複数の組み合わせオプションに適しており、機械的保護と簡単な設置・使用に役立ちます。
特徴
1. 小型・高電力
2. 頑丈な構造と高い安定性。
3. 放熱用のアルミニウムシェル、放熱パネルの取り付けに適しています。
4. シリコン銅フィルム圧縮成形、良好な絶縁性能。
5. リードフリー/RoHS要件に準拠
製品応用
高電力金アルミニウムシェル抵抗器の応用分野：電源、周波数変換器、エレベーター、ステージオーディオ、ハイエンド機器産業で広く使用されています。
寸法
| Small classification | 寸法 単位:mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±0.3 | S±1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |

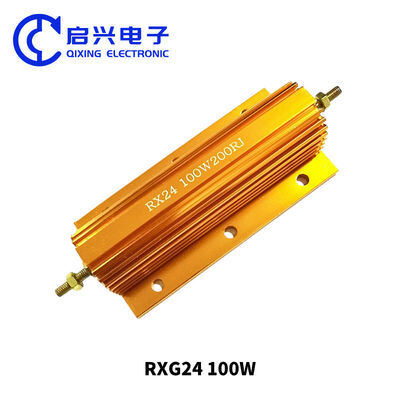

| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
技術仕様
| Small classification | 定格電力 | 抵抗範囲(Ω) | 最大動作電圧(V) | 放熱板面積 |
(g) |
||||
| 放熱板付き | 放熱板なし | KAL | NKAL （非誘導性） |
KAL | NKAL （非誘導性） |
表面積 (cm²) |
厚さ (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | 3 | 550 |
電力 derationg曲線 & 温度上昇曲線
電力 derationg曲線 温度上昇曲線
性能特性
| 項目Items | 標準値Standard | 試験方法Test Methods |
| 短時間過負荷 Short time overload |
±1% | 2.5定格電力の/5秒 定格電力の2.5倍/5秒 |
| 温度係数 Temperature Coefficient |
±200 PPM/℃ | 試験温度:室温+100℃ 試験温度:室温100℃ |
| 耐熱性 Resistance to solder heat |
±1% | はんだ付け温度:350±10℃,時間:3秒 はんだ付け温度:350±10℃,時間:3秒 |
| 耐電圧性 Dielectric withstanding voltage |
焼損または絶縁破壊なし No breakdown or flashover |
直流印加電圧500V継続1分 60秒間500V |
| Humidity Load Life Humidity Load Life |
±0.5% | 温度:40±2℃,相対湿度:90-95%,1定格動作電圧 時間1000時間(1.5時間ON0.5時間OFF)定格電圧 1.5時間ON,0.5時間OFF 40±2℃,90-95%RH 1000時間 |
| 負荷寿命 Load Life |
±2.0% | 温度:25℃,1定格動作電圧,時間1000時間 (1.5時間ON0.5時間OFF)定格電圧 1.5時間ON,0.5 時間OFF 25℃で1000時間 |
| はんだ被覆面積95%以上 Solderability |
はんだ被覆面積95%以上 At least 95% coverage |
はんだ付け温度:235±5℃,時間:2±0.5秒 235±5℃で2±0.5秒 |
型番仕様
高電力金アルミニウムシェル巻線抵抗器 製品型番説明
T
| M | 20W | 15R | J | 製品カテゴリ | Style |
| 小分類Small classification | 取り付け方法 installation |
電力 Power |
製品抵抗値 Value |
許容差 Tolerance |
RXG24自動車用抵抗器 Automobile resistance |
| M金アルミニウムシェル抵抗器 Golden resistance NKAL非誘導金アルミニウムシェル抵抗器 No-sense Golden resistance |
T-single side mounting hole typeS-bilateral mounting hole type M-terminal type |
10W25W R10 0.1Ω |
40K 40KΩ F ±1% G ±2% |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
私たちは常に「品質第一、顧客第一」の経営理念を遵守し、自己の品質とサービスレベルを絶えず向上させ、より良い製品とサービスをお客様に提供します。皆様との協力を楽しみにし、共に素晴らしい未来を創造しましょう！ よくある質問 1. 私たちは誰ですか？ |
製品梱包
製品カタログ
② LED抵抗器（自動車用ライト用）
LEDライト抵抗器 LED自動車用電球抵抗器
製品名
自動車用LEDウインカー用金アルミニウムハウジング抵抗器 HID抵抗器
製品説明
自動車用ライト抵抗器、LED抵抗器、HIDデコーダー抵抗器、アルミニウムケース抵抗器、50W抵抗器
1. 耐高温セラミックを抵抗マトリックスとして使用し、高い放熱性能を備えています。
2. 高安定性抵抗合金線を選択し、厳格なプロセス方法に従って巻き付け、2つ以上の導電性端子にスポット溶接することで、抵抗器に強力な耐衝撃性と高安定性を与えます。不燃性塗料の封入は、抵抗線に効果的な保護を提供し、それによって寿命を向上させます。
3. 車種や顧客のニーズに応じて、温度ヒューズとプラスチックベースを組み立てて完成品にします。
特徴
1. 自動車調整抵抗器は、高電力、小型、低温、安定した性能という特徴を持っています。
2. 単一の抵抗器で1つ以上の抵抗値を実現できます。
3. 抵抗マトリックスは、車種や顧客の要件に応じて、円形、フラット、または正方形などの異なる形状で選択できます。抵抗巻線は、フラットまたはラウンドにすることができます。波形巻きが可能：顧客の要件に応じてプラスチックベースを取り付けて組み立てることができ、複数の色でカスタマイズできます。
4. 顧客に応じて、異なる温度と要件を持つ温度ヒューズを装備することもできます。
製品応用
さまざまなブランドやタイプの車（自動車用ブロワー抵抗器/ファン速度制御抵抗器/自動車用テールライト抵抗器）に広く使用されています。
技術仕様
| モデル | 定格電力(W) | 抵抗範囲 (Ω) | 抵抗許容差 (%) |
温度係数(×10- ⁶/℃) |
絶縁電圧 (V) |
最大過負荷電圧 (V) |
|||||||||||||
| 放熱板付き | 放熱板なし | ||||||||||||||||||
| RX24 | 5 | 3 | 0.012～1KΩ | F(±1%) J(±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010～1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012～7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012～10KΩ | |||||||||||||||||
| 50 | 20 | 0.010～15KΩ | |||||||||||||||||
| M | 75 | 45 | 0.012～20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012～24KΩ | |||||||||||||||||
| 150 | 55 | 0.012～30KΩ | |||||||||||||||||
| 200 | 55 | 0.012～36KΩ | |||||||||||||||||
| 250 | 60 | 0.012～39KΩ | |||||||||||||||||
| 300 | 75 | 0.010～47KΩ | |||||||||||||||||
| 500 | 200 | 0.010～51KΩ | |||||||||||||||||
性能特性
| 項目Items | 標準値Standard | 試験方法Test Methods |
| 短時間過負荷 Short time overload |
ΔR≤±(2%R0+0.05Ω) | 定格電力の10倍の電圧または最高の抵抗値を計算し、各サイクルの抵抗変化率を計算 定格電力の10倍の電圧または最高の抵抗値を計算し、各サイクルの抵抗変化率を計算 |
| 温度係数 Temperature Coefficient |
±300PPM/℃ | 試験温度:室温+100℃ Test temperature; indoors Temp.100℃ |
| 耐熱性 Resistance to solder heat |
定格電圧の4倍または最大断続負荷電圧（いずれか低い方）で1秒間試験、25秒停止、10000+200サイクル | はんだ付け温度:350±10℃,時間:3秒 Solder Temp.:350±10℃,time:3 seconds |
| 温度サイクル Temperature cycling |
70±2℃の恒温恒湿槽内で定格電圧または最大動作電圧（いずれか低い方）を印加 1000時間（ON 1.5時間、OFF 0.5時間） | -55℃で30分間放置後、+25℃で10～15分間放置し、その後+275℃で30分間放置し、その後+25℃で10～15分間放置する、合計5サイクル In 55 DEG C when placed for 30 minutes and then at+25C placed 10-15 minutes, and then in+275 DEG C when the place 30 minutes, and then at+ 25 C placed 10-15 minutes,a total of 5 cycles 耐湿負荷 |
| Humidity Load Life ΔR≤±(5%R0+0.05Ω) |
70±2℃の恒温恒湿槽内で定格電圧または最大動作電圧（いずれか低い方）を印加 1000時間（ON 1.5時間、OFF 0.5時間） | 1000時間(1.5時間ON,0.5時間OFF) Rated voltage 1.5hr ON,0.5hr OFF at 40±2℃,90-95 &RH for 1000hrs' 耐熱負荷寿命 |
| Temperature resistance load life ΔR≤±(5%R0+0.05Ω) |
70±2℃の恒温恒湿槽内で定格電圧または最大動作電圧（いずれか低い方）を印加 1000時間（ON 1.5時間、OFF 0.5時間） | In the 70 plus or minus 2 DEG C constant temperature and humidity box applied rated voltage, or the maximum working voltage (whichever is less) a total of 1000 hours (1.5 hours,0.5 hours) はんだ付け性 Solderability |
| はんだ被覆面積95%以上 At least 95% coverage |
はんだ付け温度:245±3℃,時間:2±0.5秒 245±3℃で2～3秒 |
断続過負荷 |
| Intermittent overload ΔR≤±(1%R0+0.05Ω) |
定格電圧の4倍または最大断続負荷電圧（いずれか低い方）で1秒間試験、25秒停止、10000+200サイクル | 4 times the rated voltage or the maximum intermittent load voltage (whichever is smaller) to test a second, stop 25 seconds.loop 10000+200 times 端子引張強度 Terminal tensile strength |
| ΔR±(2%R0+0.1Ω) 引張力10N |
Tension 10N | 耐燃性 Flame resistance |
| 明らかな火炎なし There is no obvious fire |
それぞれ5、10、16倍の電力で交流負荷を5分間印加 Respectively, according to 5, 10,16 times the power plus AC load for 5 minutes |
型番仕様 アルミニウムハウジング抵抗器 自動車用ランプLED抵抗器 20W |
例:RX24TM20W15RJ
RXG24
T
| M | 20W | 15R | J | 製品カテゴリ | Style |
| 小分類Small classification | 取り付け方法 installation |
電力 Power |
製品抵抗値 Value |
許容差 Tolerance |
RXG24自動車用抵抗器 Automobile resistance |
| T-片面取り付け穴タイプ S-両面取り付け穴タイプ |
T-single side mounting hole typeS-bilateral mounting hole type M-terminal type |
10W25W R10 0.1Ω |
40K 40KΩ F ±1% G ±2% |
J ±5% 会社概要 当社は長年の生産経験を持つ工場であり、高品質な製品とサービスをお客様に提供することに専念しています。先進的な生産設備と専門の研究開発チームを備えており、十分な生産能力を提供し、OEMカスタムおよびODM注文を承ることができます。 当社の製品品質はお客様から広く認められており、アフターサービスも高く評価されています。長年の生産経験により、多くの有名クライアントにサービスと協力をしてきました。世界中からの友人の皆様との協力を歓迎し、お客様の信頼とサポートにお返しするために最善のサービスと製品を提供します。 |
私たちは常に「品質第一、顧客第一」の経営理念を遵守し、自己の品質とサービスレベルを絶えず向上させ、より良い製品とサービスをお客様に提供します。皆様との協力を楽しみにし、共に素晴らしい未来を創造しましょう！ よくある質問 1. 私たちは誰ですか？ |
中国四川省を拠点とし、2005年から国内市場（70.00%）、西ヨーロッパ（8.00%）、北米（5.00%）、南アジア（3.00%）、東アジア（3.00%）、南米（2.00%）、南ヨーロッパ（2.00%）、東ヨーロッパ（2.00%）、中東（2.00%）、東南アジア（2.00%）、オセアニア（1.00%）に販売しています。オフィスには合計約51～100人がいます。
2. 品質をどのように保証できますか？
常に量産前に生産前サンプルを用意。
常に最終検査を出荷前に実施。
3. 何を購入できますか？
ポテンショメータ、抵抗器、EMIフィルター、ノブ、スイッチ
4. なぜ他のサプライヤーではなく私たちから購入すべきなのですか？
当社は2005年に設立され、主にさまざまな種類のポテンショメータ、AC/DCノイズフィルター、セラミックパワー抵抗器を開発・製造しており、高品質、最高のサービス、最高の価格を保証する専門メーカーです。
5. どのようなサービスを提供できますか？
受け入れ可能な配送条件: FOB、CFR、CIF、EXW、FCA；
受け入れ可能な支払い通貨: USD、EUR、CNY；
受け入れ可能な支払いタイプ: T/T、L/C、、Western Union、Cash；
話せる言語: 英語、中国語
