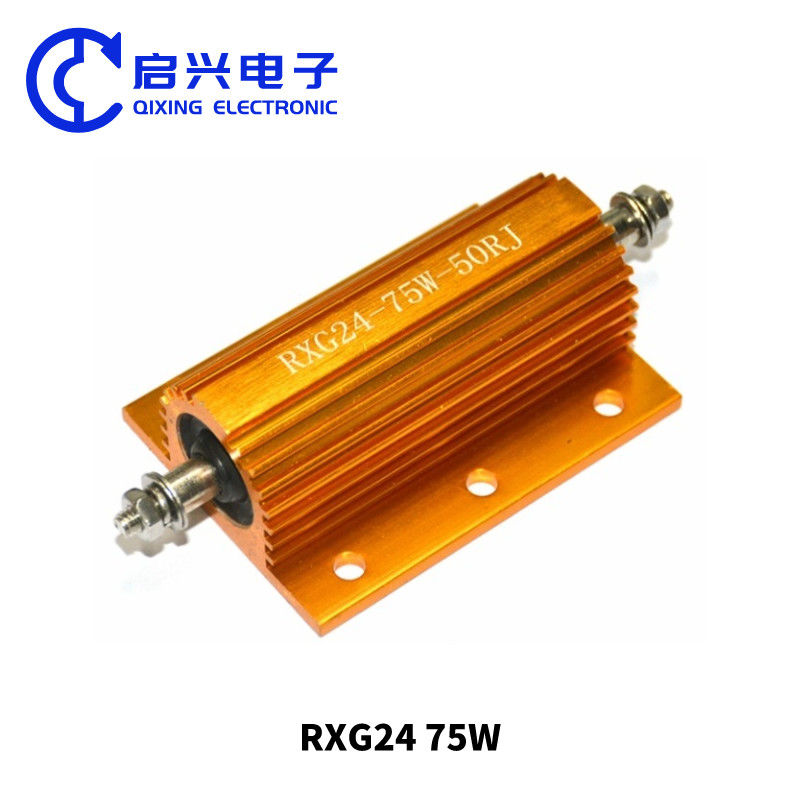

RXG24 75W 50RJ ワイヤーワンドレジスタ ゴールド アルミシェル 高性能熱分散
RXG24 75W 50RJ ワイヤーワンドレジスタ ゴールド アルミシェル 高性能熱分散
Key Attributes
ブランド名:BONENS
Model Number:RX24/RXG24
Place of Origin:シチュアン,中国
Certification:RoHS
Standard Packaging:カートンパッケージ
Product Summary
RXG24 75W 50RJ ワイヤ巻抵抗器 金色アルミニウムシェル抵抗器 ① 金色アルミニウムシェル抵抗器 製品名 高電力金色アルミニウムシェル抵抗器 製品説明 金色アルミニウムシェル抵抗器の表面には、放熱溝、小型、大電力、耐高温性、強力な過負荷容量、耐候性、高精度、標準的な低インダクタンス抵抗、高安定性、強力な構造があり、その柔軟性は複数の組み合わせオプションに適しており、機械的保護と簡単な設置・使用に役立ちます。 特徴 1. 小型・大電力 2. 堅牢な構造と高安定性 3. 放熱用アルミニウムシェル、放熱パネルへの取り付けに適しています。 4. シリコン銅箔圧縮成形、良好な絶縁性能 5. ...
プロダクト細部
ハイライト:
75W 50RJランキング
,ゴールドアルミニウムシェル
,高温耐性
Type:
アルミニウムケース抵抗器
Model:
RX24/RXG24
Rated Power Range:
5W~500W
Allowable Resistance Deviation:
5%
Material:
ワイヤー傷
Temperature Coefficient:
PTC
Temperature Drift Range:
≤300ppm/°C
Working Temperature Range:
-55°C~+300°C
Power Characteristics:
強力
Shape:
平板形
Frequency Characteristic:
UHF
Rated Power:
75W
Resistance:
50RJ
Certification:
RoHS
Housing:
ゴールドアルミニウムシェル
Application:
電源
製品の説明
詳細な仕様と特徴
RXG24 75W 50RJ ワイヤ巻抵抗器 金色アルミニウムシェル抵抗器
① 金色アルミニウムシェル抵抗器
製品名
高電力金色アルミニウムシェル抵抗器
製品説明
金色アルミニウムシェル抵抗器の表面には、放熱溝、小型、大電力、耐高温性、強力な過負荷容量、耐候性、高精度、標準的な低インダクタンス抵抗、高安定性、強力な構造があり、その柔軟性は複数の組み合わせオプションに適しており、機械的保護と簡単な設置・使用に役立ちます。
特徴
1. 小型・大電力
2. 堅牢な構造と高安定性
3. 放熱用アルミニウムシェル、放熱パネルへの取り付けに適しています。
4. シリコン銅箔圧縮成形、良好な絶縁性能
5. リードフリー/RoHS要件に準拠
製品応用
高電力金色アルミニウムシェル抵抗器の応用分野：電源、周波数変換器、エレベーター、ステージオーディオ、ハイエンド機器産業で広く使用されています。
寸法
| Small classification | 寸法 単位:mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±0.3 | S±1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |

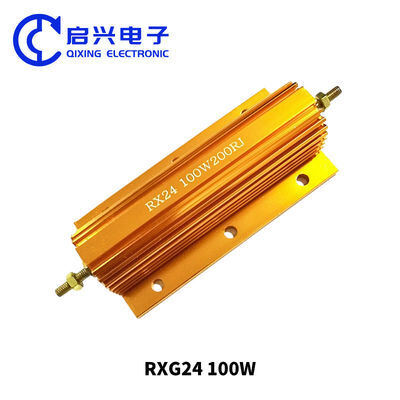

| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
技術仕様
| Small classification | 定格電力 | 抵抗範囲(Ω) | 最大動作電圧(V) | 放熱板面積 |
(g) |
||||
| 放熱板付き | 放熱板なし | KAL | NKAL (非誘導性) |
KAL | NKAL (非誘導性) |
表面積 (cm²) |
厚さ (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | 3 | 550 |
電力 derating曲線 & 温度上昇曲線
電力 derating曲線 温度上昇曲線
性能特性
| 項目Items | 標準値Standard | 試験方法Test Methods |
| 短時間過負荷 Short time overload |
±1% | 2.5定格電力の/5秒 定格電力の2.5倍/5秒 |
| 温度係数 Temperature Coefficient |
±200 PPM/℃ | 試験温度:室温+100℃ 試験温度:室温100℃ |
| 耐熱性 Resistance to solder heat |
±1% | はんだ付け温度:350±10℃,時間:3秒 はんだ付け温度:350±10℃,時間:3秒 |
| 耐電圧 Dielectric withstanding voltage |
焼損または絶縁破壊なし No breakdown or flashover |
直流印加電圧500V継続1分 500Vを60秒間 |
|
Humidity Load Life Humidity Load Life |
±0.5% | 温度:40±2℃,相対湿度:90-95%,1定格動作電圧 時間1000時間(1.5時間ON0.5時間OFF)定格電圧 1.5時間ON、0.5時間OFF、40±2℃,90-95%RH、1000時間 |
| 負荷寿命 Load Life |
±2.0% | 温度:25℃,1定格動作電圧、時間1000時間 (1.5時間ON0.5時間OFF)定格電圧 1.5時間ON、0.5時間 OFF、25℃で1000時間 |
| はんだ被覆面積95%以上 Solderability |
はんだ被覆面積95%以上 At least 95% coverage |
はんだ付け温度:235±5℃,時間:2±0.5秒 235±5℃を2±0.5秒間 |
型式仕様
High power gold aluminum shell wirewound resistorProduct Model Description
T
| M | 20W | 15R | J | 製品カテゴリ | Style |
| 小分類Small classification | 取り付け方法 installation |
電力 Power |
製品抵抗値 Value |
許容差 Tolerance |
RXG24自動車用抵抗器 Automobile resistance |
| M金色アルミニウムシェル抵抗器 Golden resistance NKAL非誘導性金色アルミニウムシェル抵抗器 No-sense Golden resistance |
S-両面取り付け穴タイプ M- |
Y-リードタイプ 10W |
300W R01 0.01Ω R10 0.1Ω |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
J ±5% 会社概要 当社は長年の生産経験を持つ工場であり、お客様に高品質な製品とサービスを提供することに専念しています。高度な生産設備と専門の研究開発チームを備えており、十分な生産能力を提供し、OEMカスタムおよびODM注文を承ることができます。 |
製品梱包
製品カタログ
② LED RESISTOR FOR CAR LIGHTS
LEDライト抵抗器 LED車灯抵抗器
製品名
自動車用LEDターンシグナル金色アルミニウムハウジング抵抗器 HID抵抗器
製品説明
自動車用ライト抵抗器、LED抵抗器、HIDデコーダー抵抗器、アルミニウムケース抵抗器、50W抵抗器
1. 耐熱セラミックを抵抗体として使用し、高い放熱性能を備えています
2. 高安定性の抵抗合金線を選択し、厳格なプロセス方法に従って巻き、2つ以上の導電性端子にスポット溶接することで、抵抗器に強力な耐衝撃性と高安定性を与えます。不燃性塗料の封入は、抵抗線に効果的な保護を提供し、それによって寿命を延ばします。
3. 車種や顧客のニーズに応じて、温度ヒューズとプラスチックベースを組み立てて完成品にします。
特徴
1. 自動車調整抵抗器は、大電力、小型、低温、安定した性能という特徴を持っています
2. 単一の抵抗器で1つ以上の抵抗値を実現できます
3. 抵抗体は、車種や顧客の要件に応じて、円形、フラット、または正方形などの異なる形状で選択できます。抵抗巻き線は、フラットまたはラウンドにすることができます。波形巻きが可能：顧客の要件に応じてプラスチックベースを取り付けて組み立てることができ、複数の色でカスタマイズできます。
4. 顧客に応じて、異なる温度と要件の温度ヒューズも装備できます。
製品応用
さまざまなブランドや種類の車（自動車用ブロワー抵抗/ファン速度制御抵抗/自動車用テールライト抵抗）に広く使用されています。
技術仕様
| モデル | 定格電力(W) | 抵抗範囲 (Ω) | 抵抗許容差 (%) |
温度係数(×10- 6/℃) |
絶縁電圧 (V) |
最大過負荷電圧 (V) |
|||||||||||||
| 放熱板付き | 放熱板なし | ||||||||||||||||||
| RX24 | 5 | 3 | 0.012～1KΩ | F(±1%) J(±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010~1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012~7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012~10KΩ | |||||||||||||||||
| 50 | 20 | 0.010~15KΩ | |||||||||||||||||
| M | 75 | 45 | 0.012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012~24KΩ | |||||||||||||||||
| 150 | 55 | 0.012~30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010~47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
性能特性
| 項目Items | 標準値Standard | 試験方法Test Methods |
| 短時間過負荷 Short time overload |
△R≤±(2%R0+0.05Ω) | 定格電力の10倍の電圧または最高抵抗値を印加し、各サイクルの抵抗変化率を計算 To increase the voltage of 10 times the rated power or the highest resistance and resistance change rate of each calculation |
| 温度係数 Temperature Coefficient |
±300PPM/℃ | 試験温度:室温+100℃ Test temperature; indoors Temp.100℃ |
| 耐熱性 Resistance to solder heat |
定格電圧の4倍または最大断続負荷電圧（いずれか低い方）を1秒間印加し、25秒停止、10000+200サイクル | はんだ付け温度:350±10℃,時間:3秒 Solder Temp.:350±10℃,time:3 seconds |
| 温度サイクル Temperature cycling |
70±2℃の恒温恒湿槽内で定格電圧または最大動作電圧（いずれか低い方）を1000時間（ON 1.5時間、OFF 0.5時間）印加 | -55℃で30分間放置後、+25℃で10～15分間放置し、その後+275℃で30分間放置し、その後+25℃で10～15分間放置する。合計5サイクル In 55 DEG C when placed for 30 minutes and then at+25C placed 10-15 minutes, and then in+275 DEG C when the place 30 minutes, and then at+ 25 C placed 10-15 minutes,a total of 5 cycles 耐湿負荷 |
|
Humidity Load Life △R≤±(5%R0+0.05Ω) |
70±2℃の恒温恒湿槽内で定格電圧または最大動作電圧（いずれか低い方）を1000時間（ON 1.5時間、OFF 0.5時間）印加 |
1000時間(1.5時間ON、0.5時間OFF) Rated voltage 1.5hr ON,0.5hr OFF at 40±2℃,90-95 &RH for 1000hrs' 耐熱負荷寿命 |
|
Temperature resistance load life △R≤±(5%R0+0.05Ω) |
70±2℃の恒温恒湿槽内で定格電圧または最大動作電圧（いずれか低い方）を1000時間（ON 1.5時間、OFF 0.5時間）印加 |
In the 70 plus or minus 2 DEG C constant temperature and humidity box applied rated voltage, or the maximum working voltage (whichever is less) a total of 1000 hours (1.5 hours,0.5 hours) はんだ付け性 Solderability |
| はんだ被覆面積95%以上 At least 95% coverage |
はんだ付け温度:245±3℃、時間:2±0.5秒 245±3℃ for 2-3 seconds |
断続過負荷 |
|
Intermittent overload △R≤±(1%R0+0.05Ω) |
定格電圧の4倍または最大断続負荷電圧（いずれか低い方）を1秒間印加し、25秒停止、10000+200サイクル |
4 times the rated voltage or the maximum intermittent load voltage (whichever is smaller) to test a second, stop 25 seconds.loop 10000+200 times リード引張強度 Terminal tensile strength |
| △R±(2%R0+0.1Ω) 引張力10N |
Tension 10N | 耐燃性 Flame resistance |
| 明らかな火炎なし There is no obvious fire |
それぞれ5、10、16倍の電力で交流負荷を5分間印加 Respectively, according to 5, 10,16 times the power plus AC load for 5 minutes |
型式仕様 Aluminum Housing Resistor Car Lamp LED Resistor 20W |
例:RX24TM20W15RJ
RXG24
T
| M | 20W | 15R | J | 製品カテゴリ | Style |
| 小分類Small classification | 取り付け方法 installation |
電力 Power |
製品抵抗値 Value |
許容差 Tolerance |
RXG24自動車用抵抗器 Automobile resistance |
| T- 片面取り付け穴タイプ |
S-両面取り付け穴タイプ M- |
Y-リードタイプ 10W |
300W R01 0.01Ω R10 0.1Ω |
15R 15Ω 40K 40KΩ F ±1% G ±2% |
J ±5% 会社概要 当社は長年の生産経験を持つ工場であり、お客様に高品質な製品とサービスを提供することに専念しています。高度な生産設備と専門の研究開発チームを備えており、十分な生産能力を提供し、OEMカスタムおよびODM注文を承ることができます。 |
当社の製品品質はお客様から広く認められており、アフターサービスも高く評価されています。長年の生産経験により、多くの有名クライアントにサービスと協力をしてきました。世界中からの友人を歓迎し、協力について話し合い、お客様の信頼とサポートに応えるために最高のサービスと製品を提供します。
私たちは常に「品質第一、顧客第一」という経営理念を遵守し、自身の品質とサービスレベルを絶えず向上させ、より良い製品とサービスをお客様に提供します。皆様とのご協力、そして共に素晴らしい未来を創造できることを楽しみにしています！
よくある質問
1. 私たちは誰ですか？
私たちは中国四川省に拠点を置き、2005年から国内市場（70.00％）、西ヨーロッパ（8.00％）、北米（5.00％）、南アジア（3.00％）、東アジア（3.00％）、南アメリカ（2.00％）、南ヨーロッパ（2.00％）、東ヨーロッパ（2.00％）、中東（2.00％）、東南アジア（2.00％）、オセアニア（1.00％）に販売しています。オフィスには合計約51～100人がいます。
2. 品質をどのように保証できますか？
常に量産前の試作品を作成します。
常に最終検査を出荷前に行います。
3. 私たちから何を購入できますか？
ポテンショメータ、抵抗器、EMIフィルター、ノブ、スイッチ
4. なぜ他のサプライヤーではなく私たちから購入すべきなのですか？
当社は2005年に設立され、主にさまざまな種類のポテンショメータ、AC/DCノイズフィルター、セラミックパワー抵抗器を開発・製造しており、高品質、最高のサービス、最高の価格を保証する専門メーカーです。
5. どのようなサービスを提供できますか？
受け入れ可能な配送条件：FOB、CFR、CIF、EXW、FCA。
受け入れ可能な支払い通貨：USD、EUR、CNY。
受け入れ可能な支払いタイプ：T/T、L/C、、Western Union、Cash。
話せる言語：英語、中国語
