W208シリーズ 調節可能な抵抗 単回巻き ガラスのガラスのセラミックポテンチオメーター 0.5w
W208シリーズ 調節可能な抵抗 単回巻き ガラスのガラスのセラミックポテンチオメーター 0.5w
Key Attributes
ブランド名:BONENS
Model Number:W208シリーズ
Place of Origin:シチュアン,中国
Standard Packaging:カートンパッケージ
Product Summary
W208シリーズ調整可能抵抗単一巻線ガラスグレーズセラミックポテンショメータ 製品名: W208シリーズ調整可能抵抗 0.5W 単一巻線ガラスグレーズセラミックポテンショメータ 製品説明: W208単一巻線金属ガラスグレーズプリセットポテンショメータは、オーディオアンプ、ミキシングコンソール、レコーダーなどの電子機器に適しています。定格電力は0.5Wで、W208単一回転ガラスグレーズ微調整ポテンショメータは単一回転設計を採用し、金属ガラスグレーズ製で、高温耐性、耐腐食性、耐振動性などの特性を備えています。使用時には、ユーザーはポテンショメータノブを回転させることで回路パラメータを調整し、さまざ...
プロダクト細部
ハイライト:
0.5W セラミック構造
,シングルコイル可変抵抗器
,高温耐性
Range Of Nominal Resistance:
100Ω~1MΩ
Resistance Tolerance:
±20%
Terminal Resistance:
≤±1%R or 10Ω
Contact Resistance Variation (CRV):
≤±3%R
Insulation Resistance:
≥ 500MΩ (100V AC)
Withstand Voltage:
250V (DC or AC peak value)
Effective Electrical Travel:
≥210°
Rated Power:
0.5W ( 300V max)
Temperature Range:
-55°C~ 125°C
TCR:
±250x10-6/°C
Collision (390m/s2, 4000 Times):
R≤±1%R
Vibration (10-500hz, 0.75mm, 6h):
R≤±1%R, Uab/Uac≤±2%R, Electrical break≤100S
Temperature Variation (-55°C/30min, 125°C/30min, 5 Cycles):
R≤±2%R, Uab/Uac≤±2%R
Climate Category (iec68-2-2):
R≤± (10%R 0.1), Insulation Resistance ≥100M
Electrical Endurance (0.5w, 1000h):
R≤± (5%R 0.1)
Mechanical Endurance (200 Cycles):
R≤± (20%R 0.5)
Steady Damp Heat (iec68-2-3, Ca, 96h):
R≤± (10%R 0.1), Insulation Resistance≥100M
Total Mechanical Travel:
≥250°
Starting Torque:
≤35mN.m
Stopper Torque:
≤75mN.m
Soldering Conditions:
240℃-260℃（5 seconds)
Resistance Range:
100オーム～1M
Rated Power:
0.5w
Technology:
ガラス釉セラミック
Application:
オーディオアンプ、レコーダー
製品の説明
詳細な仕様と特徴
W208シリーズ調整可能抵抗単一巻線ガラスグレーズセラミックポテンショメータ
製品名:
W208シリーズ調整可能抵抗 0.5W 単一巻線ガラスグレーズセラミックポテンショメータ
製品説明:
W208単一巻線金属ガラスグレーズプリセットポテンショメータは、オーディオアンプ、ミキシングコンソール、レコーダーなどの電子機器に適しています。定格電力は0.5Wで、W208単一回転ガラスグレーズ微調整ポテンショメータは単一回転設計を採用し、金属ガラスグレーズ製で、高温耐性、耐腐食性、耐振動性などの特性を備えています。使用時には、ユーザーはポテンショメータノブを回転させることで回路パラメータを調整し、さまざまな効果を得ることができます。
製品の特徴:
W208トリマポテンショメータは、以下の特徴を持つ調整可能抵抗器です:
1. 小型: W206微調整ポテンショメータは通常、スパイラル構造を採用しており、小型でコンパクトなスペースへの取り付けに適しています。
2. 高い調整精度: W208シリーズ調整可能単一リングガラスグレーズセラミックポテンショメータは、高精度調整能力を備えており、微小な抵抗調整を実現できます。
3. 優れた耐久性: W208シリーズ調整可能単一リングガラスグレーズセラミックポテンショメータは通常金属材料で作られており、優れた耐久性と安定性を持ち、長期間安定して動作できます。
4. 便利な調整: W208シリーズ調整可能単一リングガラスグレーズセラミックポテンショメータには通常、ノブまたはネジが装備されており、簡単に調整できます。
5. 幅広い抵抗範囲: W208微調整ポテンショメータの抵抗範囲は通常広く、さまざまな回路要件に対応できます。
6. 手頃な価格: W208微調整ポテンショメータの価格は比較的低く、大規模なアプリケーションに適しています。
W208微調整ポテンショメータの調整プロセス中に、ポテンショメータの損傷や回路性能への影響を避けるために、過度の調整を避ける必要があることに注意してください。
製品サイズ:
仕様パラメータ:
|
電気的特性
|
公称抵抗範囲
|
100Ω～1MΩ
|
||||
|
抵抗許容差
|
±20%
|
|||||
|
端子抵抗
|
≤±1%R または 10Ω
|
|||||
|
接触抵抗変動 (CRV)
|
≤±3%R
|
|||||
|
絶縁抵抗
|
≥ 500MΩ (100V AC)
|
|||||
|
耐電圧
|
250V (DCまたはACピーク値)
|
|||||
|
有効電気的トラベル
|
≥210°
|
|||||
|
|
||||||
|
環境特性
|
定格電力
|
0.5W (最大300V)
|
||||
|
温度範囲
|
-55℃～+125℃
|
|||||
|
TCR
|
±250×10⁻⁶/℃
|
|||||
|
衝撃 (390m/S², 4000回)
|
ΔR≤±1%R
|
|||||
|
振動 (10-500Hz, 0.75mm, 6h)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, 電気的断線≤100μS
|
|||||
|
温度変化 (-55℃/30分, +125℃/30分, 5サイクル)
|
ΔR≤±2%R, ΔUab/Uac≤±2%R
|
|||||
|
気候カテゴリ (IEC68-2-2)
|
ΔR≤± (10%R+0.1Ω), 絶縁抵抗 ≥100MΩ
|
|||||
|
電気的耐久性 (0.5W, 1000h)
|
ΔR≤± (5%R+0.1Ω)
|
|||||
|
機械的耐久性 (200サイクル)
|
ΔR≤± (20%R+0.5Ω)
|
|||||
|
定湿熱 (IEC68-2-3, Ca, 96h)
|
ΔR≤± (10%R+0.1Ω), 絶縁抵抗≥100MΩ
|
|||||
|
|
||||||
|
|
総機械的トラベル
|
≥250°
|
||||
|
始動トルク
|
≤35mN.m
|
|||||
|
ストッパー・トルク
|
≤75mN.m
|
|||||
|
はんだ付け条件
|
240℃-260℃ (5秒)
|
|||||
応用分野:
W208単一巻線金属ガラスグレーズプリセットポテンショメータは、通信機器、オーディオ機器、電源調整、計測機器、制御回路など、さまざまな電子機器や回路で幅広く応用されています。
自動車エレクトロニクス、照明機器など
製品カタログ:
ガラスグレーズプリセットポテンショメータには、マルチターンマイクロ調整ポテンショメータとシングルターンマイクロ調整ポテンショメータの2種類があります。マルチターン金属ガラスグレーズプリセットポテンショメータには、3296シリーズ、3266シリーズ、3006シリーズ、3299シリーズがあります。シングルターンマイクロ調整ポテンショメータには、3323シリーズ、3329シリーズ、3362シリーズ、3386シリーズ、3360シリーズがあります。
工場ディスプレイ:
当社は長年の生産経験を持つ工場であり、お客様に高品質な製品とサービスを提供することに専念しています。先進的な生産設備と専門の研究開発チームを備えており、十分な生産能力を提供し、OEMカスタムおよびODM注文に対応できます。
当社の製品品質はお客様から広く認められており、アフターサービスも高く評価されています。長年の生産経験により、多くの有名クライアントにサービスと協力をしてきました。世界中のお客様との協力を歓迎し、お客様の信頼とサポートにお返しするために最善のサービスと製品を提供します。
私たちは常に「品質第一、顧客第一」の経営理念を遵守し、自身の品質とサービスレベルを絶えず向上させ、お客様により良い製品とサービスを提供します。皆様との協力を楽しみにし、共に素晴らしい未来を創造しましょう！
よくある質問:
1. 私たちは誰ですか？
私たちは中国四川省に拠点を置き、2005年から国内市場（70.00%）、西ヨーロッパ（8.00%）、北米（5.00%）、南アジア（3.00%）、東アジア（3.00%）、南米（2.00%）、南ヨーロッパ（2.00%）、東ヨーロッパ（2.00%）、中東（2.00%）、東南アジア（2.00%）、オセアニア（1.00%）に販売しています。オフィスには合計約51～100人がいます。
2. 品質をどのように保証できますか？
常に量産前のサンプルを提供します。
常に最終検査を出荷前に行います。
3. 私たちから何を購入できますか？
ポテンショメータ、抵抗器、EMIフィルター、ノブ、スイッチ
4. なぜ他のサプライヤーではなく私たちから購入すべきなのですか？
当社は2005年に設立され、主にさまざまな種類のポテンショメータ、AC/DCノイズフィルター、セラミックパワー抵抗器を開発・製造しており、高品質、最高のサービス、最高の価格を保証する専門メーカーです。
5. どのようなサービスを提供できますか？
受け入れ可能な配送条件: FOB、CFR、CIF、EXW、FCA；
受け入れ可能な支払い通貨: USD、EUR、CNY；
受け入れ可能な支払いタイプ: T/T、L/C、、Western Union、Cash；
話せる言語: 英語、中国語
関連製品
3266W 金属ガラスガラスの高精度多ターントリマーポテンシオメーター 1k 2k 5k 10k
product name 3266 Series Precision Multiturn Metal Glass Glaze Adjustable Potentiometer product description Common specifications and models of 3266 series trimmer potentiometers are 3266W, 3266X, 3266P, 3266Y, 3266Z and other models. Their underlying parameters are consistent. But their specificati...

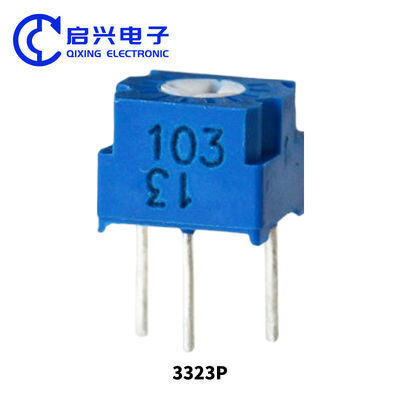

3323P シングルターン メタルガラスグラストリマーポテンチオメーター 5k 精度調整レジスタ
