セラミックディスクレオスタット 50W 可変抵抗 1Ω-10KΩ ±5% 許容差

起源の場所	四川、中国
ブランド名	Bonens
モデル番号	BCI-50W

プロダクト細部

抵抗の範囲:

1Ω-10KΩ

耐性耐性:

±5％

温度係数:

±250ppm

寸法:

66*43*75mm

電力評価:

50W

最大電圧:

1000V

断熱電圧:

2500V

温度上昇:

≤300K（25-100W）、≤350K（≥150W）

スライディング旅行:

280±5°（25-50W）、300±5°（≥100W）

線形偏差:

≤±10%

回転サイクル:

5000週

絶縁抵抗:

≥100mΩ（500VDC）

最大温度:

350℃

動作温度:

-55°C~350°C

振動抵抗:

10〜200Hz、40m/s²

ハイライト:

50W セラミックディスクレオスタット

可変抵抗 1Ω-10KΩ

セラミック抵抗 ±5% 許容差

支払及び船積みの言葉

最小注文数量

100

製品の説明

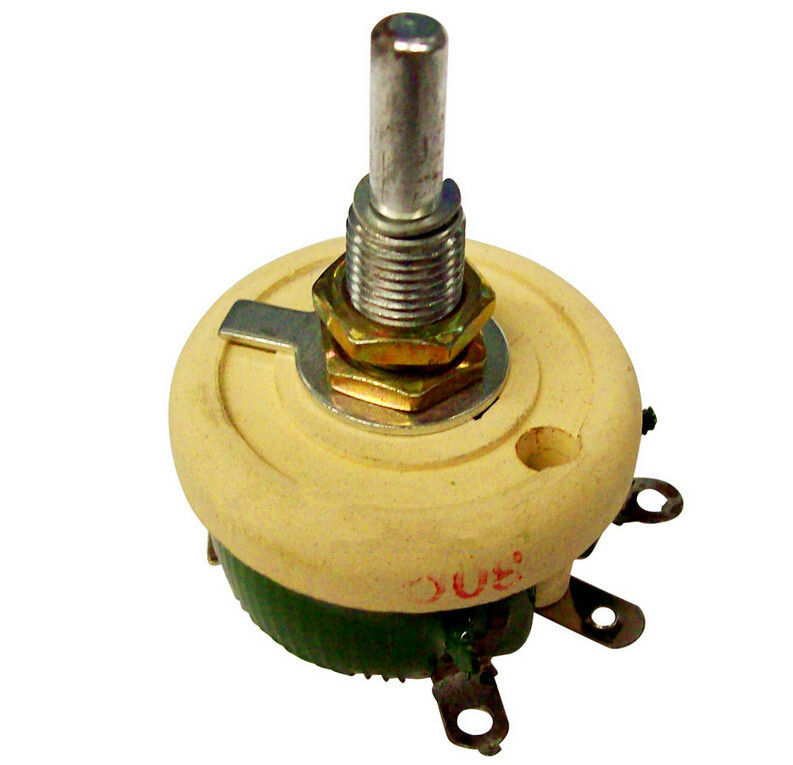

セラミックディスクレオスタット 50W 可変抵抗器

BC-1巻線抵抗器は、広い抵抗範囲で高分解能能力を備えています。優れた耐熱性、耐湿性、耐摩耗性特性を提供します。380V ACまたは220V DCを超えない電力機器および回路における電圧および電流調整に適しています。

技術仕様

最大動作電圧：1000V; 絶縁電圧：2500V
温度上昇：25-100Wモデル≤300K; ≥150Wモデル≤350K
スライドトラベル：25-50Wモデル：280±5°; ≥100Wモデル：300±5°
線形偏差：全トラベルで±10%以下
制御シャフト回転：≥90%のトラベル内で5,000サイクル
高温試験：40°Cで6週間（6日間）、絶縁抵抗<1.5mΩ

BC1シリーズのローターアームスライドワイヤー磁器ディスクバリアントは、最大500ボルトの産業用電気機器における電圧および電流調整用に設計されています。抵抗器は、抵抗材料としてカンタル銅またはニッケルクロム線を使用した円形セラミックスケルトンを使用し、高温エナメルでコーティングされ、セラミックシャーシに接着されています。スライドグリップとブラシ機構は、可変抵抗値を提供します。

技術パラメータ

電気的特性		環境特性
標準抵抗範囲	1Ω~5KΩ	温度範囲	-55℃~350℃
抵抗許容差	±10%	振動	10~200HZ、40m/S2、3h△R≤±3%R
端子抵抗	≤0.2%または1Ω	温度サイクル	-55°、30分、85°、30分△R500MΩ
絶縁抵抗	≥100mΩ(500Vdc)	湿度	40±2°、RH：95%-98% 48h△R≤±3%R、R12100MΩ
最大加熱温度	350℃	負荷耐久性	R≤1KQ、5000サイクル R≤1KQ、1000サイクル△R≤±5%R
機械的移動	300°±10°	耐衝撃性	60~100回/分、150m/s2、4000回
