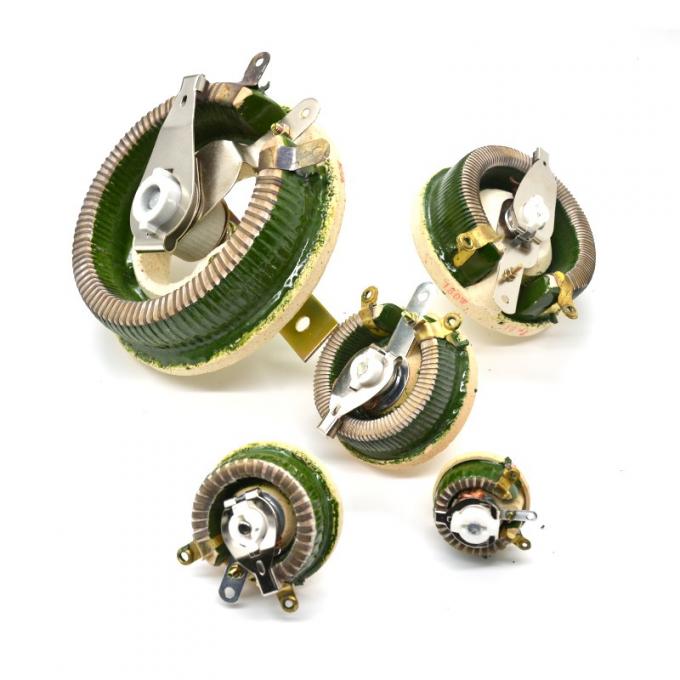

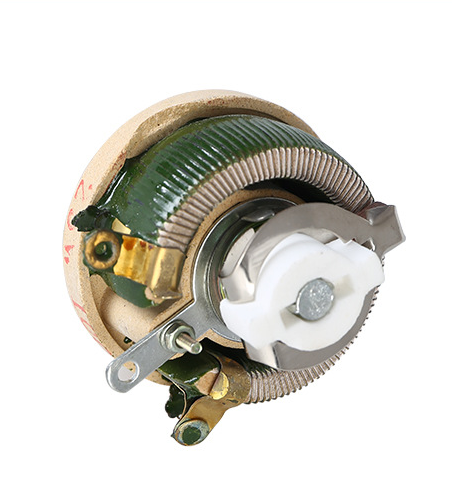

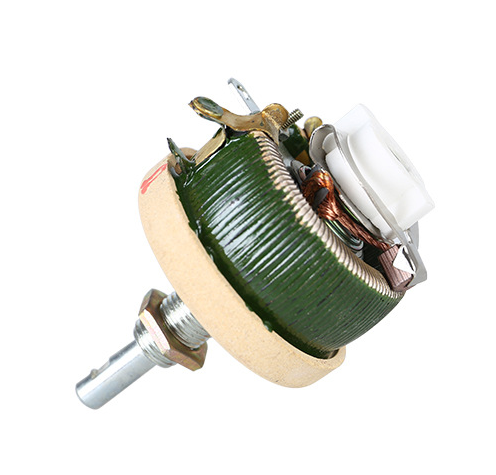

高出力巻線ポテンショメータロータリーレオスタットディスクセラミック可変抵抗器 25W 50W BC1

Key Attributes

ブランド名:BONENS

Model Number:BC1

Place of Origin:シチュアン,中国

Standard Packaging:カートンパッケージ

Product Summary

可変抵抗器 50W データリスト: 電気的特性: 公称抵抗範囲.........1Ω～10KΩ 抵抗許容差.........±10% 終端抵抗.........≤0.2% または 1Ω 絶縁抵抗.........≥100MΩ(500Vdc) 最大発熱温度.........350℃ 環境特性: 定格電力.......................50W-500W @ 85℃、または @ 400 温度範囲.................-55℃～400℃ 振動.........................10～200Hz、40m/S²、3h ΔR≤±3%R 熱サイクル..............

プロダクト細部

ハイライト:

ロータリーレオスタットタイプ

25W 50W 定格

セラミックディスクボディ

Terminal Resistance: ≤0.2%または1Ω

Insulation Resistance: ≥100mΩ ((500Vdc)

Dimensions: 6mm × 9mm

Temperature Range: -55°C~350°C

Rated Power: 25W~500W

Resistance Error Error: ±10%

Packaging Type: ペーパーパッケージ

Operating Temperature: -55°~+400°

Mounting Type: 穴を抜ける

Termination Style: 軸性

Temperature Coefficient: ±100ppm/℃

Package/Case: 6mmの円形

Head Mechanical Itinerary: 300°±1 滑らかに回転する

Power Rating: 0.25W

Dampness: 40±2°,RH:95%~98% 48h△R≤±3%R,R12100MΩ

Nominal Resistance Range: 1～10Kオーム

Resistance Tolerance: ±10%

Rated Power: 25W、50W

Type: ローータリーワイアワウンドポテンチオメーター

製品の説明

詳細な仕様と特徴

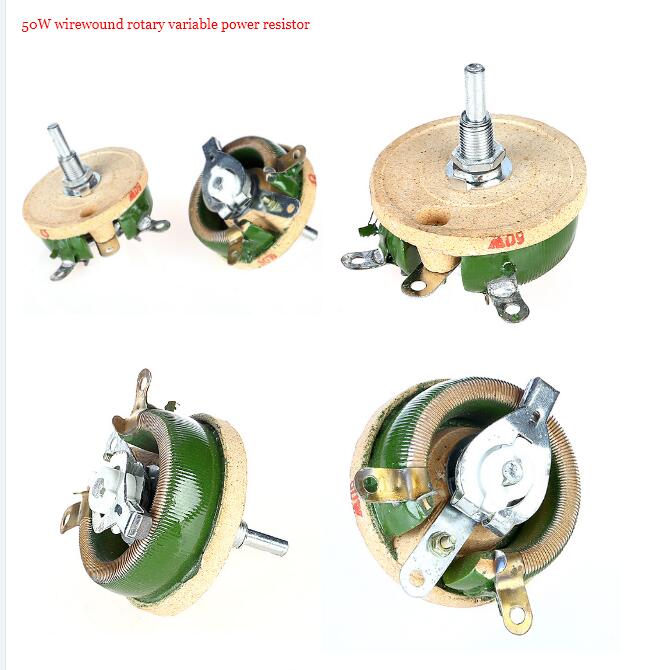

可変抵抗器 50W

高出力巻線ポテンショメータロータリーレオスタットディスクセラミック可変抵抗器 25W 50W BC1

データリスト:

電気的特性:
公称抵抗範囲.........1Ω～10KΩ
抵抗許容差.........±10%
終端抵抗.........≤0.2% または 1Ω
絶縁抵抗.........≥100MΩ(500Vdc)
最大発熱温度.........350℃
環境特性:
定格電力.......................50W-500W @ 85℃、または @ 400
温度範囲.................-55℃～400℃
振動.........................10～200Hz、40m/S²、3h ΔR≤±3%R
熱サイクル....................-55℃、30分、85℃、30分サイクル3回、ΔR≤±3%R、R1≥500MΩ
湿度..................40±2℃、RH:95%-98% 48h ΔR≤±3%R、R1≥100MΩ
衝撃............................60～100回/分、150m/S²、4000回

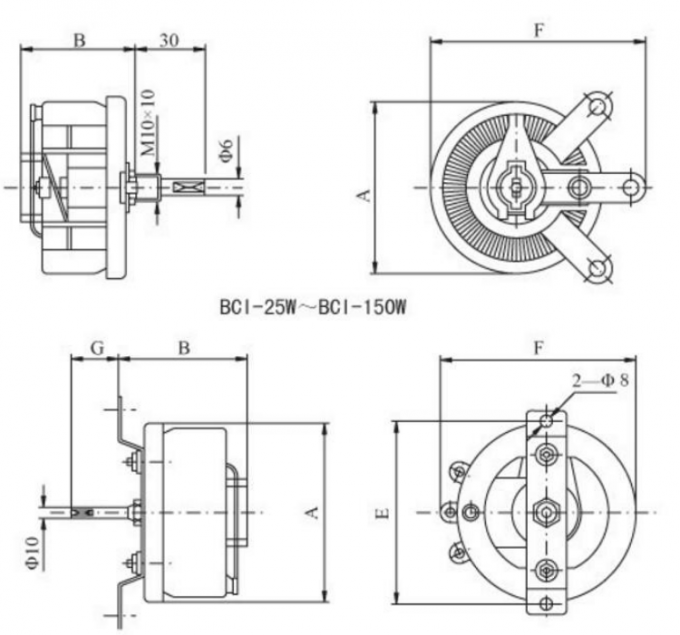

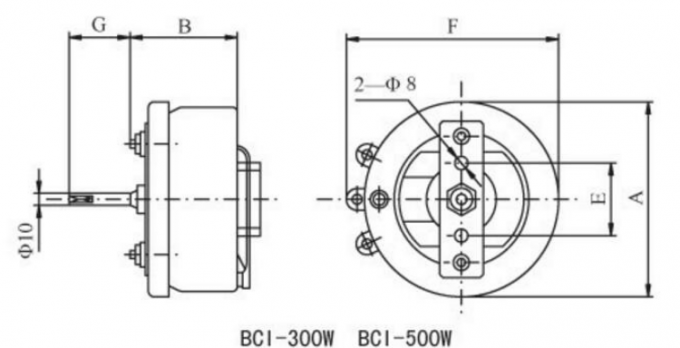

取り付けサイズ:

仕様

定格電力(W)	A	B	F
BC1-25W	44	43	50
BC1-50W	66	43	75
BC1-100W	84	43	95
BC1-150W	106	48	120
BC1-300W	170	74	180
BC1-500W	210	60	230
BC1-50W/2	80	100	75
BC1-100W/2	97	112	95
BC1-150W/2	135	120	120
BC1-300W/2	175	165	180
BC1-500W/2	220	165	230
BC1-150W/3	170	220	120
BC1-300W/3	175	275	180
BC1-500W/3	220	275	230

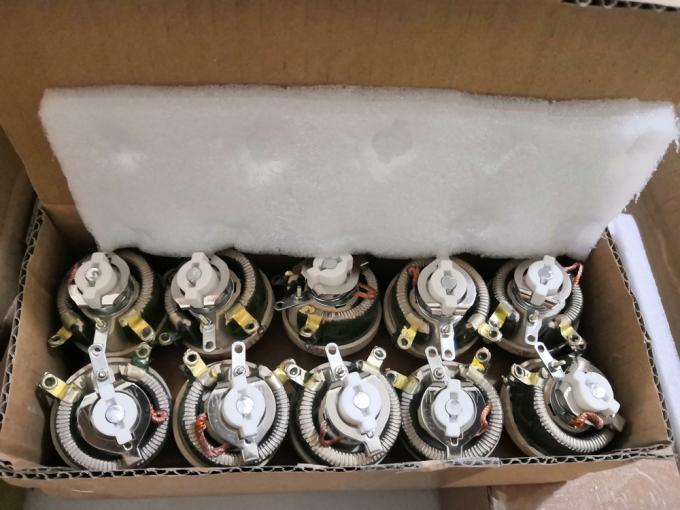

梱包と配送

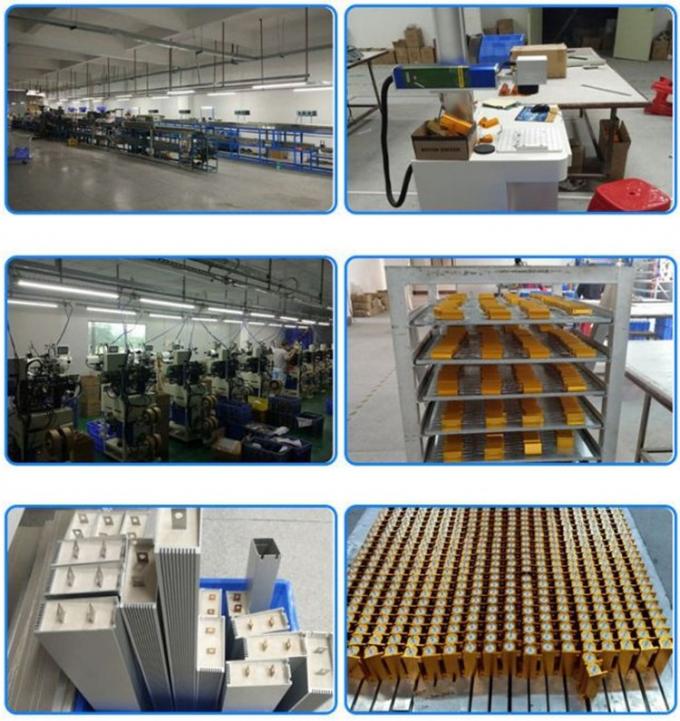

会社概要
