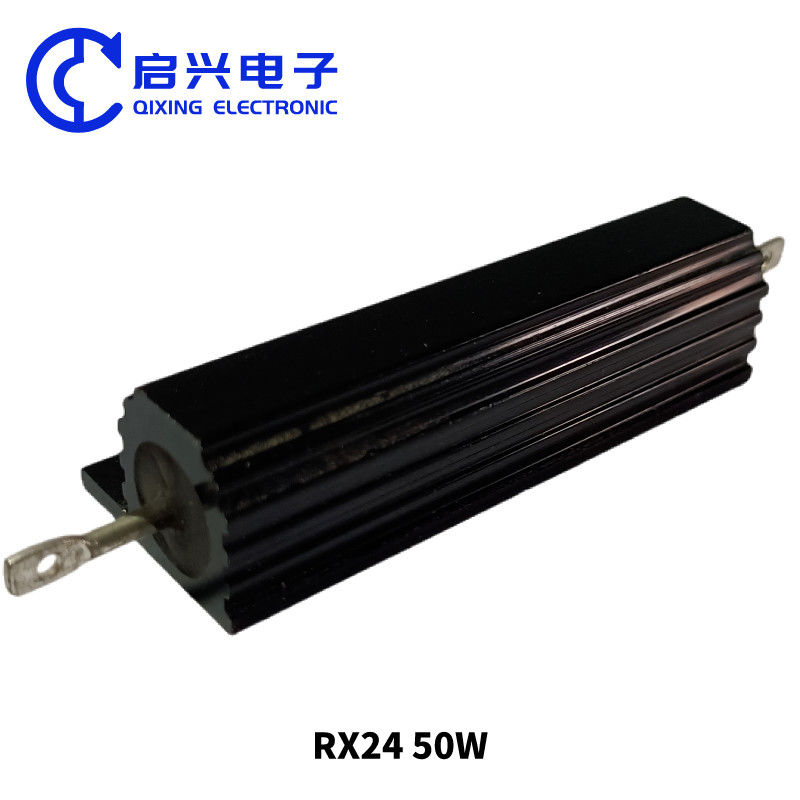

プロダクト細部
起源の場所: シチュアン,中国
ブランド名: BONENS
証明: RoHS
モデル番号: RX24/RXG24
支払及び船積みの言葉
パッケージの詳細: カートンパッケージ
タイプ: |
アルミニウムケース抵抗器 |
モデル: |
RX24/RXG24 |
定位電力の範囲: |
5W~500W |
許容される抵抗偏差: |
5% |
材料: |
ワイヤー傷 |
温度係数: |
PTC |
温度変動範囲: |
≤300ppm/°C |
作業温度範囲: |
-55°C~+300°C |
電力特性: |
強力 |
形状: |
平板形 |
周波数特性: |
UHF |
タイプ: |
アルミニウムケース抵抗器 |
モデル: |
RX24/RXG24 |
定位電力の範囲: |
5W~500W |
許容される抵抗偏差: |
5% |
材料: |
ワイヤー傷 |
温度係数: |
PTC |
温度変動範囲: |
≤300ppm/°C |
作業温度範囲: |
-55°C~+300°C |
電力特性: |
強力 |
形状: |
平板形 |
周波数特性: |
UHF |
LEDライトレジスタント LED
商品名
自動車用LEDターン信号 金型アルミホイジング抵抗 HID抵抗
製品説明
自動車用ライトレジスタ,LEDレジスタ,HIDデコーダーレジスタ,アルミケースレジスタ,50Wレジスタ
1高温耐性セラミクスを耐性マトリックスとして使用し,高熱消耗性能を持っています
2厳格なプロセス方法に従ってローリングし,2つ以上の導電端に点溶接します.強い衝撃抵抗と高い安定性を持つ抵抗を作る. 燃焼性のない塗料の封装は,抵抗線を効果的に保護し,それによって使用寿命を改善します.
3. 異なる車両モデルと顧客のニーズに応じて,温度ファイューズとプラスチックベースを完成品に組み立てます.
特徴
1. 自動車の調整抵抗は,高電力,小サイズ,低温,安定した性能の特徴があります.
2単一のレジスタは"つ以上のレジスタンス値を達成できる.
3抵抗マトリックスは,異なる車両モデルと顧客の要求に応じて,円形,平面,四角形などの異なる形状で選択できます.抵抗巻きワイヤーは,フラットまたは丸いどちらかかもしれません. 波紋形に巻き込める: プラスチックベースは,顧客の要求に応じて設置および組み立てられ,複数の色でカスタマイズすることができます.
4異なる温度と要件を持つ温度ファイューズも顧客に応じて装備することができます.
製品使用
自動車の様々なブランドやタイプで広く使用されている (自動車の吹風器抵抗/ファン速度制御抵抗/自動車のバックライト抵抗).
テクニカル仕様
| モデル | 定位電源 (W) | 抵抗範囲 (Ω) | 抵抗 寛容 (%) |
温度係数 ((×10- 6/°C) |
断熱電圧 (V) |
最大過負荷電圧 (V) |
|||||||||||||
| 熱消散板付き | 熱消散板なし | ||||||||||||||||||
| RX24 | 5 | 3 | 0.012 〜 1KΩ | F (± 1%) J ((±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010~1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012~7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012~10KΩ | |||||||||||||||||
| 50 | 20 | 0.010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012~24KΩ | |||||||||||||||||
| 150 | 55 | 0.012~30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010~47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
性能特性
| 項目項目 | 標準値 標準 | テスト方法 テスト方法 |
| 短時間過負荷 短時間の過負荷 |
△R≤±(2%R0+0.05Ω) | 額定電力の電圧または最高阻力値の10倍増加と毎度の陽値変化率を計算する 各計算の最大抵抗と抵抗変化率の10倍の電圧を増やすために |
| 温度系数 温度係数 |
±300PPM/°C | 実験温度:室温+100°C 試験温度 室内温度100°C |
| 耐熱性 溶接熱に対する耐性 |
△R≤±(1%R0+0.05Ω) | 锡温度:350±10°C 時間:3秒 溶接温度:350±10°C,時間:3秒 |
| 温度サイクル 温度サイクル |
△R≤±(5%R0+0.05Ω) | 温度が55°Cで30分放置すると +25°Cで10.15分放置すると 再 +275°Cで置く30分,それから再 +25°Cで置く10-15分,共循環5回 55DEGCで30分放置し,その後+25Cで10-15分放置し,その後+275DEGCで30分放置し,その後+25Cで10-15分放置すると,合計5サイクル |
| 耐湿負荷 湿気 に 満ち た 生活 |
△R≤±(5%R0+0.05Ω) | 温度:40±2°C,相対湿度:90~95%,1倍額定労働電圧,時間 1000小時 ((1.5小時開0.5小時关) 定位電圧は1.5時間オン0.5hOFF 40±2°C,90-95 &RH 1000時間" |
| 耐温負荷寿命 耐熱負荷寿命 |
△R≤±(5%R0+0.05Ω) | 70±2°C恒温恒湿箱の中での額定電圧または最大工作電圧の加算 (より小さいもの) 共1000小時 (通1.5小時,断0.5小時) 70プラスまたはマイナス2DEGCの恒常温度と湿度ボックスでは,合計1000時間 (1.5時間,最大動作電圧) を適用します.0.5時間) |
| 可?? 锡性 溶接可能性 |
吃锡面積95%以上 少なくとも95%のカバー |
锡温度:245±3°C,時間:2±0.5秒245±3°C 2-3秒間 |
| 断続過負荷 断続的な過負荷 |
△R≤±(1%R0+0.05Ω) | 4倍額定電圧 または最高断续負荷電圧 (取较小者) テスト1秒,停止25秒, 循環10000+200回 定数電圧の4倍または最大間歇性負荷電圧 (どちらが小さいか) を2秒間,停止25秒間テストする.ループ 10000+200回 |
| 引出端強度 終端張力強度 |
△R±(2%R0+0.1Ω) | 引力10N 圧力は10N |
| 耐燃性 耐火性 |
不可知明な炎 明らかな火事はない |
5つに分けて1016倍電力を加えた交流負荷5分 5分間のAC負荷の5倍,10,16倍 |
タイプ仕様
アルミホイジング レジスタ カーランプ LED レジスタ 20W
例えば:RX24TM20W15RJ
| RXG24 | T | M について | 20W | 15R | J |
| 商品類別スタイル | 小分类 小規模分類 |
安装方式 設置 |
功率 パワー |
成品阻值 価値 |
誤差 許容性 |
| RXG24汽車電阻 自動車抵抗 |
T-単边安装孔式 T型単面の固定穴 |
ほら端子式 M端末型 |
10W 25W 300W |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ±5% |
商品名
高性能の金型アルミニウムシェル抵抗器
製品説明
金のアルミニウムシェル抵抗の表面は,熱消耗溝,小さなサイズ,大きなパワー,高温抵抗,強い過負荷容量,耐候性,高精度,標準的な低誘導抵抗,高い安定性,強い建築,そしてその柔軟性は,機械的な保護と安装と使用を容易にする複数の組み合わせオプションのために良いです.
特徴
1サイズも小さいし,パワーも高い
2堅固な構造と高い安定性
3熱消耗パネルの設置に適した,熱消耗のためのアルミシェル.
4シリコン銅フィルム圧縮鋳造,良い保温性能
5. 鉛のない/RoHS要件を満たす
製品使用
高性能ゴールドアルミニウムシェルレジスタの応用分野:電源,周波数コンバーター,エレベーター,ステージオーディオ,高級機器業界で広く使用されています
サイズ
| スタイル | 尺寸単位:mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±03 | S±1 | H±0 について5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
テクニカル仕様
| スタイル | パワーランキング | 抵抗範囲 ((Ω) | 最大稼働電圧 (V) | 散熱プレートの面積 |
(g) |
||||
| 熱消散板付き | 熱消散板なし | KAL | NKAL (インダクティブではない) |
KAL | NKAL (インダクティブではない) |
表面面積 (cm2) |
厚さ (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | 3 | 550 |
功率減衰曲線と升温曲線
パワーの比率曲線 温度上昇曲線
性能特性
| 項目ポイント | 標準値スタンダード | テスト方法試験方法 |
| 短時間過負荷 短時間の過負荷 |
±1% | 2.5倍額定功率/5秒 2.5倍のパワー/5秒 |
| 温度系数 温度係数 |
±200ppm/°C | 実験温度:室温+100°C 試験温度:室内温度100°C |
| 耐熱性 溶接熱に対する耐性 |
±1% | 锡温度:350±10°C,時間は:3秒 溶接温度:350±10°C時間:3秒 |
| 耐電圧 耐電電圧 |
焼失または绝缘性破壊 障害やフラッシュオーバーがない |
施加直流電圧500V継続する1分分 500V 60秒間 |
| 耐湿負荷 湿気 に 満ち た 生活 |
±0.5% | 温度:40±2°C,相対湿度:90~95%1倍額定電圧 時間は1000小時(1) 税金について5小時開いて0.5小時关) 定位電圧 1.5時間オン040±2で5時間オフ°C90-95RH 1000時間 |
| 負荷寿命 負荷寿命 |
±2.0% | 温度:25°C,1倍額定 労働電圧 時間1000小時 (1) 税金について5小時開いて0.5小時关) 定位電圧 1.5h ON,0.5時間 25でオフ°C1000時間 |
| 可?? 锡性 溶接可能性 |
吃锡面積95%以上 少なくとも95%のカバー |
锡温度:235±5°C,時間は:2±05秒 235±5°C2±0.5秒間 |
タイプ仕様
高性能ゴールドアルミニウムシェルワイヤローンドレジスタ 製品モデル説明
例えば:RX24TM20W15RJ
| RXG24 | T | M について | 20W | 15R | J |
| 商品類別スタイル | 小分类 小規模分類 |
安装方式 設置 |
功率 パワー |
成品阻值 価値 |
誤差 許容性 |
| RXG24金黄色 電気抵抗 ゴールデンレジスタンス NKAL無感金黄色 電気阻害 無意味な 黄金の抵抗 |
T-単边安装孔式 T型単面の固定穴 |
ほら端子式 M端末型 |
10W 25W 300W |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ±5% |
製品パッケージ
