| 起源の場所 | シチュアン,中国 |
| ブランド名 | BONENS |
| 証明 | RoHS |
| モデル番号 | RX24/RXG24 |
LEDライト抵抗器 LED車灯抵抗器
製品名 製品名

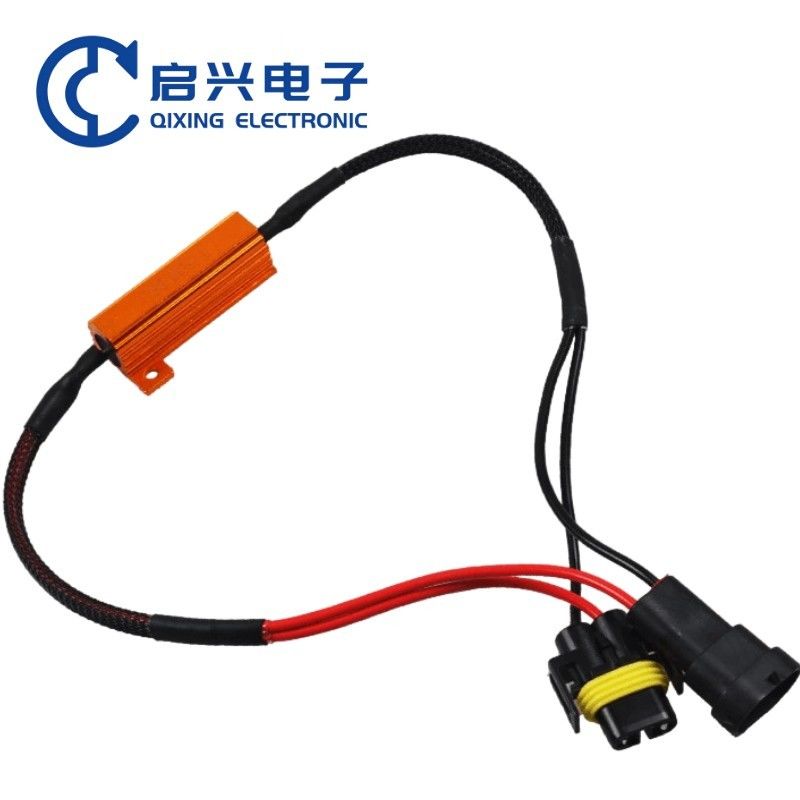

自動車 LED ウインカー ゴールド アルミニウム ハウジング抵抗 HID 抵抗
製品説明 製品説明
車載用ライト抵抗器、LED抵抗器、HIDデコーダ抵抗器、アルミケース抵抗器、50W抵抗器
1. 抵抗母材に耐高温セラミックスを使用し、高い放熱性能を発揮
2.安定性の高い抵抗合金線を選択し、厳格なプロセス方法に従って巻き付け、2つ以上の導電端子にスポット溶接することで、抵抗は強い耐衝撃性と高い安定性を備えています。不燃性塗料のカプセル化により抵抗線が効果的に保護され、耐用年数が向上します。
3. さまざまな車両モデルと顧客のニーズに応じて、温度ヒューズとプラスチックベースを完成品に組み立てます。
特長 製品の特長
1. 自動車用調整抵抗器は、高出力、小型、低温、安定した性能の特性を備えています。
2. 単一の抵抗器で 1 つ以上の抵抗値を実現できます。
3. 抵抗マトリックスは、さまざまな車両モデルや顧客の要件に応じて、円形、平面、正方形などのさまざまな形状から選択できます。抵抗巻線は平角線でも丸線でも構いません。波形巻きが可能: プラスチックベースは顧客の要件に応じて設置および組み立てが可能で、複数の色でカスタマイズできます。
4.顧客に応じて、さまざまな温度と要件の温度ヒューズを装備することもできます。
製品アプリケーション製品用途
さまざまなブランドやタイプの車で広く使用されています (自動車ブロワー抵抗/ファン速度制御抵抗/自動車テールライト抵抗)。
技術仕様 技術説明
| モデル | 定格電力(W) | 抵抗範囲(Ω) | 抵抗許容差 (%) |
温度係数(×10- 6/℃） |
絶縁電圧 (V) |
最大過負荷電圧 (V) |
|||||||||||||
| 放熱板付き | 放熱板なし | ||||||||||||||||||
| RX24 | 5 | 3 | 0.012～1KΩ | F(±1%) J(±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010～1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012～7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012～10KΩ | |||||||||||||||||
| 50 | 20 | 0.010～15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012～20KΩ | 2000年 | 3000 | ||||||||||||||
| 100 | 50 | 0.012～24KΩ | |||||||||||||||||
| 150 | 55 | 0.012～30KΩ | |||||||||||||||||
| 200 | 55 | 0.012～36KΩ | |||||||||||||||||
| 250 | 60 | 0.012～39KΩ | |||||||||||||||||
| 300 | 75 | 0.010～47KΩ | |||||||||||||||||
| 500 | 200 | 0.010～51KΩ | |||||||||||||||||
性能特性の主なパラメータ
| 项目Items | 标標準值Standard | 試験方法テスト方法 |
| 短時間过负荷 短時間の過負荷 |
△R≦±(2%R0+0.05Ω) | 10倍の定電力の電圧または最大抵抗値を加えて、各度の電圧変化率を計算します 定格電力の10倍の電圧または各計算の最大抵抗値と抵抗変化率を増加させる場合 |
| 温度系数 温度係数 |
±300PPM/℃ | 動作温度：室温+100℃ 試験温度；屋内 温度100℃ |
| 耐熱性 はんだ耐熱性 |
△R≦±(1%R0+0.05Ω) | 温度:350±10℃、時間:3秒 はんだ温度：350±10℃、時間：3秒 |
| 温度循環 温度サイクル |
△R≦±(5%R0+0.05Ω) | -55℃で30分間放置、その後+25℃で10.15分間放置、その後 さらに+275℃で30分間放置、その後さらに+25℃で10〜15分間放置、5回繰り返し 55℃で30分間放置、その後+25℃で10～15分間放置、その後+275℃で30分間放置、その後+25℃で10～15分間放置、合計5サイクル |
| 耐湿負荷 湿度負荷寿命 |
△R≦±(5%R0+0.05Ω) | 温度:40±2℃、相対湿度:90-95%、1倍定作動電圧、時間 1000時間(1.5時間开0.5時間关) 定格電圧 40±2℃、90～95℃、RHで1.5時間ON、0.5時間OFF、1000時間 |
| 耐温负負荷寿命 温度抵抗負荷寿命 |
△R≦±(5%R0+0.05Ω) | 70±2℃の恒温恒湿箱内で規定電圧または最大動作電圧を印加（取较者） 共1000時間(通1.5時間、断0.5時間) 70±2℃の恒温恒湿ボックス内で、定格電圧または最大動作電圧（いずれか小さい方）を印加し、合計1000時間（1.5時間、0.5時間） |
| 可焊锡性 はんだ付け性 |
吃锡面积95%以上 少なくとも 95% をカバー |
温度:245±3℃、時間:2±0.5秒245±3℃で2～3秒 |
| 断续过负荷 断続的な過負荷 |
△R≦±(1%R0+0.05Ω) | 4倍定電圧または最高断続電荷(取较小者)测试1秒、停止25秒、 循環10000+200回 定格電圧の4倍または最大断続負荷電圧（いずれか小さい方）を1秒間試験し、25秒間停止。ループ10000+200回 |
| 引出端强度 端子引張強さ |
△R±(2%R0+0.1Ω) | 拉力10N 張力10N |
| 耐燃性 難燃性 |
不可能有明显火焰 明らかな火災はない |
分别按5,10,16倍電力加交流负荷5分钟 それぞれ、5、10、16 倍の電力と 5 分間の AC 負荷に応じて |
タイプ仕様 タイプ番号说明
アルミニウムハウジング抵抗器車のランプ LED 抵抗器 20W
例:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| 产品类别スタイル | 小分类 小分類 |
取付方法 インストール |
電力 力 |
成品阻止 価値 |
误差 許容範囲 |
| RXG24自動車電気抵抗 自動車耐性 |
て、单边安装孔式 T片面取付穴タイプ |
M-端子式 M端子タイプ |
10W 25W 300W |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
F±1% G±2% J±5% |
製品名 製品名
ハイパワーゴールドアルミニウムシェル抵抗器
製品説明 製品説明
ゴールドアルミニウムシェル抵抗器の表面には放熱溝があり、小型、大出力、高温耐性、強力な過負荷容量、耐候性、高精度、標準的な低誘導抵抗、高い安定性、強力な構造があり、その柔軟性は複数の組み合わせオプションに優れており、機械的保護と簡単な取り付けと使用に役立ちます。
特長 製品の特長
1. 小型・高出力
2.頑丈な構造と高い安定性;
3.放熱用アルミニウムシェル、放熱パネルの設置に適しています。
4. シリコン銅フィルム圧縮成形、良好な絶縁性能;
5.鉛フリー/RoHS要件に準拠
製品アプリケーション 製品用途
高出力金アルミニウムシェル抵抗器の応用分野: 電源、周波数変換器、エレベーター、ステージオーディオ、およびハイエンド機器業界で広く使用されています。
寸法 尺寸
| スタイル | 寸法単位：mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±0.3 | S±1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80ワット | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100ワット | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
技術仕様 技術説明
| スタイル | 定格電力 | 抵抗値範囲(Ω) | 最大動作電圧(V) | 放熱板面積 |
(g) |
||||
| 放熱板付き | 放熱板なし | KAL | NKAL (無誘導) |
KAL | NKAL (無誘導) |
表面積 (平方センチメートル) |
厚さ (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80ワット | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100ワット | 100 | 50 | 0.4-50K | 0.12-25K | 1900年 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750年 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750年 | 4765 | 3 | 550 |
電力軽減曲線と温度上昇曲線 電力減衰曲線と昇温曲線
パワー低下曲線 温度上昇曲線
性能特性の主なパラメータ
| 项目アイテム | 标準值標準 | 测试方法試験方法 |
| 短時間过负荷 短時間の過負荷 |
±1% | 2.5倍定電力/5秒 2.5倍パワー/5秒 |
| 温度系数 温度係数 |
±200PPM/℃ | 作業温度: 室温+100℃ 試験温度：室内温度100℃℃ |
| 耐熱性 はんだ耐熱性 |
±1% | 焊锡温度:350±10℃、時間:3秒 はんだ温度:350±10℃時間:3秒 |
| 耐電圧 耐電圧 |
無烧毁または绝缘性破坏 故障やフラッシュオーバーがない |
印加直流電圧500V持续1分钟 500V 60秒間 |
| 耐湿負荷 湿度負荷寿命 |
±0.5% | 温度:40±2℃、相対湿度:90-95%、1倍额定作動電圧 時間1000小時間(1.5小時間开0.5小時間关)定格電圧 40±2で1.5時間オン、0.5時間オフ℃、90-95&RH 1000時間 |
| 負担寿命 負荷寿命 |
±2.0% | 温度:25℃,1倍额定作動電圧、時間1000小時間 (1.5小時間开0.5小時間关）定格電圧 1.5時間ON、0.5時間 25時オフ℃1000時間 |
| 可焊锡性 はんだ付け性 |
吃锡面积95%以上 少なくとも 95% をカバー |
焊锡温度:235±5℃、時間:2±0.5秒 235±5℃2±0.5秒間 |
タイプ 仕様 タイプ番号说明
ハイパワーゴールドアルミニウムシェル巻線抵抗器製品モデルの説明
例:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| 产品类别スタイル | 小分类 小分類 |
取付方法 インストール |
電力 力 |
成品阻止 価値 |
误差 許容範囲 |
| RXG24金黄色铝壳電阻止 黄金の抵抗 NKAL無感金黄色铝壳電阻止 ノーセンス黄金の抵抗 |
て、单边安装孔式 T片面取付穴タイプ |
M-端子式 M端子タイプ |
10W 25W 300W |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
F±1% G±2% J±5% |
製品包装 製品包装
製品カタログ 产品目录
当社は長年の生産経験を持つ工場であり、お客様に高品質の製品とサービスを提供することに専念しています。当社には高度な生産設備と専門的な研究開発チームがあり、十分な生産能力を提供し、OEMカスタマイズおよびODM注文を受け入れることができます。
当社の製品の品質はお客様に広く認められており、アフターサービスも高く評価されております。長年の制作経験により、当社は多くの著名なクライアントにサービスと協力を提供してきました。私たちは世界中からの友人を歓迎し、協力について話し合い、顧客の信頼とサポートに応えるために最高のサービスと製品を提供します。
私たちは常に「品質第一、顧客第一」の経営理念を堅持し、常に自社の品質とサービスレベルを向上させ、顧客により良い製品とサービスを提供します。皆様のご協力をお待ちしており、より良い未来を共に築いてまいります。
