プロダクト細部
起源の場所: シチュアン,中国
ブランド名: BONENS
モデル番号: RX24 50W6RHID
支払及び船積みの言葉
パッケージの詳細: カートンパッケージ
モデル番号: |
RX24 |
ブランド名: |
BONENS |
定数電源: |
5W~50W |
作動の電圧範囲: |
<1.5kV |
定数抵抗範囲: |
0.1Ω~10KΩ |
最高の抵抗電圧: |
3000v |
温度変動範囲: |
≤400ppm/°C |
働く温度較差: |
-55°C+275°C |
モデル番号: |
RX24 |
ブランド名: |
BONENS |
定数電源: |
5W~50W |
作動の電圧範囲: |
<1.5kV |
定数抵抗範囲: |
0.1Ω~10KΩ |
最高の抵抗電圧: |
3000v |
温度変動範囲: |
≤400ppm/°C |
働く温度較差: |
-55°C+275°C |
製品名名称

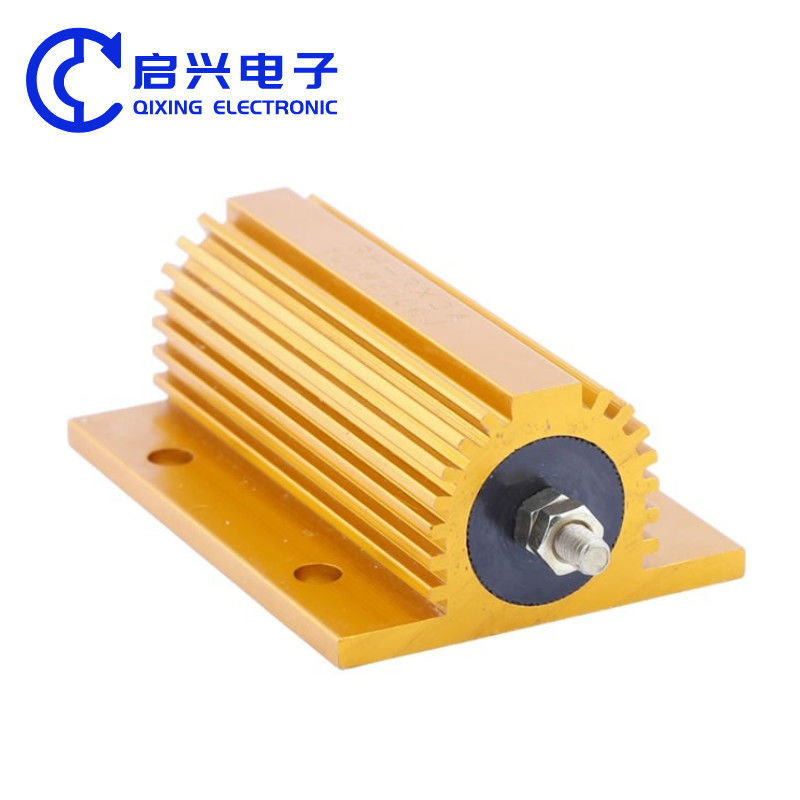

ハイパワーゴールドアルミニウムシェル抵抗器
製品説明説明
金アルミニウムシェル抵抗器の表面には放熱溝があり、小型、大出力、高温耐性、強力な過負荷容量、耐候性、高精度、標準低誘導抵抗、高安定性、強力な構造があり、柔軟性が優れています。複数の組み合わせオプションがあり、機械的保護と簡単な設置と使用に役立ちます。
特長 特長
1. 小型で高出力
2.頑丈な構造と高い安定性;
3.放熱用アルミニウムシェル、放熱パネルの設置に適しています。
4. シリコン銅フィルム圧縮成形、良好な絶縁性能;
5.鉛フリー/RoHS要件に準拠
製品アプリケーション用
高出力金アルミニウムシェル抵抗器の応用分野: 電源、周波数変換器、エレベーター、ステージオーディオ、およびハイエンド機器業界で広く使用されています。
寸法 尺寸
| スタイル | 寸法単位：mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±0.3 | S±1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100ワット | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300ワット | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
技術仕様技術説明
| スタイル | 定格電力 | 抵抗値範囲(Ω) | 最大動作電圧(V) | 放熱板面積 |
(g) |
||||
| 放熱板付き | 放熱板なし | KAL | NKAL (無誘導) |
KAL | NKAL (無誘導) |
表面積 (平方センチメートル) |
厚さ （んん） |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100ワット | 100 | 50 | 0.4-50K | 0.12-25K | 1900年 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750年 | 4765 | 3 | 480 |
| RXG24 300ワット | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750年 | 4765 | 3 | 550 |
電力軽減曲線と温度上昇曲線 電力減衰曲線と昇温曲線
パワー低下曲線 温度上昇曲線
性能特性の主なパラメータ
| 项目アイテム | 标準值標準 | 测试方法試験方法 |
| 短時間过负荷 短時間の過負荷 |
±1% | 2.5倍定電力/5秒 2.5倍パワー/5秒 |
| 温度系数 温度係数 |
±200PPM/℃ | 作業温度: 室温+100℃ 試験温度：室内温度100℃℃ |
| 耐熱性 はんだ耐熱性 |
±1% | 焊锡温度:350±10℃、時間:3秒 はんだ温度:350±10℃時間:3秒 |
| 耐電圧 耐電圧 |
無烧毁または绝缘性破坏 故障やフラッシュオーバーがない |
印加直流電圧500V持续1分钟 500V 60秒間 |
| 耐湿負荷 湿度負荷寿命 |
±0.5% | 温度:40±2℃、相対湿度:90-95%、1倍额定作動電圧 時間1000小時間(1.5小時間开0.5小時間关）定格電圧 40±2で1.5時間オン、0.5時間オフ℃、90-95&RH 1000時間 |
| 負担寿命 負荷寿命 |
±2.0% | 温度:25℃,1倍额定作動電圧、時間1000小時間 (1.5小時間开0.5小時間关）定格電圧 1.5時間ON、0.5時間 25時オフ℃1000時間 |
| 可焊锡性 はんだ付け性 |
吃锡面积95%以上 少なくとも 95% をカバー |
焊锡温度:235±5℃、時間:2±0.5秒 235±5℃2±0.5秒間 |
タイプ仕様 タイプ番号说明
ハイパワーゴールドアルミニウムシェル巻線抵抗器製品モデルの説明
例:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| 产品类别スタイル | 小分类 小分類 |
取付方法 インストール |
電力 力 |
成品阻止 価値 |
误差 許容範囲 |
| RXG24金黄色铝壳電阻止 黄金の抵抗 NKAL無感金黄色铝壳電阻止 ノーセンス黄金の抵抗 |
て、单边安装孔式 T片面取付穴タイプ |
M-端子式 M端子タイプ |
10W 25W 300W |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
F±1% G±2% J±5% |
製品包装
製品カタログ
製品名名称
自動車 LED ウインカー ゴールド アルミニウム ハウジング抵抗 HID 抵抗
製品説明説明
車載用ライト抵抗器、LED抵抗器、HIDデコーダ抵抗器、アルミケース抵抗器、50W抵抗器
1. 抵抗母材に耐高温セラミックスを使用し、高い放熱性能を発揮
2.安定性の高い抵抗合金線を選択し、厳格な加工方法に従って巻き付け、2つ以上の導電端子にスポット溶接することで、抵抗は強い耐衝撃性と高い安定性を備えています。不燃性塗料のカプセル化により抵抗線が効果的に保護され、耐用年数が向上します。
3. さまざまな車両モデルと顧客のニーズに応じて、温度ヒューズとプラスチックベースを完成品に組み立てます。
特長 特長
1. 自動車用調整抵抗器は、高出力、小型、低温、安定した性能の特性を備えています。
2. 単一の抵抗器で 1 つ以上の抵抗値を実現できます。
3. 抵抗マトリックスは、さまざまな車両モデルや顧客の要件に応じて、円形、平面、正方形などのさまざまな形状から選択できます。抵抗巻線は平型でも丸型でも構いません。波形巻きが可能: プラスチックベースは顧客の要件に応じて設置および組み立てが可能で、複数の色でカスタマイズできます。
4.顧客に応じて、さまざまな温度と要件の温度ヒューズを装備することもできます。
製品用途
さまざまなブランドやタイプの車で広く使用されています (自動車ブロワー抵抗/ファン速度制御抵抗/自動車テールライト抵抗)。
全体寸法
| 全体寸法 | |||||||||||||||||||
| モデル | 定格電力が 250 未満℃(W)放熱板付 | 外形寸法(mm) | 重さ (g) |
||||||||||||||||
| 抵抗体 | 標準放熱板(アルミ) | ||||||||||||||||||
| アマックス | B | Lmax | Hmax | C | 1 | L1 | M | N | φ1 | φ2 | 表面積 (cm2) |
厚さ （んん） |
|||||||
| RX24 | 5 | 155 | 16 | 36.5 | 8 | 8.5 | 11.4 | 12 | 4.4 | 1.5 | 1.5 | 2.2 | 415 | 1 | 3 | ||||
| 10 | 19.5 | 21 | 40.5 | 10 | 11.2 | 14 | 16 | 5 | 2 | 2 | 2.5 | 415 | 6 | ||||||
| 25 | 27 | 27 | 48.0 | 13 | 14.3 | 18.3 | 20 | 7 | 2 | 2 | 3.5 | 535 | 11 | ||||||
| 30 | 34 | 29 | 55.0 | 15.5 | 16.3 | 25 | 22 | 7.3 | 2 | 2 | 3.5 | 535 | 18 | ||||||
| 50 | 50 | 29 | 71 | 15.5 | 16.3 | 40 | 22 | 7.3 | 2 | 2 | 3.5 | 995 | 30 | ||||||
| RXG24 | 75 | 65.5 | 48 | 93.5 | 26 | 27 | 23.5 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 3 | 90 | ||||
| 100 | 98 | 48 | 126 | 26 | 27 | 35 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 160 | ||||||
| 150 | 130 | 48 | 158 | 26 | 27 | 52 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 240 | ||||||
| 200 | 92 | 73 | 132 | 45 | 46.5 | 35 | 58 | 21 | 5 | M6 | 5.5 | 3750 | 420 | ||||||
| 250 | 112 | 73 | 152 | 45 | 46.5 | 45 | 58 | 21 | 5 | M6 | 5.5 | 4765 | 480 | ||||||
| 300 | 130 | 73 | 170 | 45 | 46.5 | 51 | 58 | 21 | 5 | M6 | 5.5 | 5780 | 580 | ||||||
| 500 | 204 | 73 | 244 | 45 | 46.5 | 87 | 58 | 21 | 5 | M6 | 5.5 | 8500 | 970 | ||||||
仕様
| モデル | 定格電力(W) | 抵抗範囲(Ω) | 抵抗許容差 (%) |
温度係数(×10- 6/℃） |
絶縁電圧 (V) |
最大過負荷電圧 (V) |
|||||||||||||
| 放熱板付き | 放熱板なし | ||||||||||||||||||
| RX24 | 5 | 3 | 0.012～1KΩ | F(±1%) J(±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010～1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012～7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012～10KΩ | |||||||||||||||||
| 50 | 20 | 0.010～15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012～20KΩ | 2000年 | 3000 | ||||||||||||||
| 100 | 50 | 0.012～24KΩ | |||||||||||||||||
| 150 | 55 | 0.012～30KΩ | |||||||||||||||||
| 200 | 55 | 0.012～36KΩ | |||||||||||||||||
| 250 | 60 | 0.012～39KΩ | |||||||||||||||||
| 300 | 75 | 0.010～47KΩ | |||||||||||||||||
| 500 | 200 | 0.010～51KΩ | |||||||||||||||||
性能特性の主なパラメータ
| 项目Items | 标標準值Standard | 試験方法テスト方法 |
| 短時間过负荷 短時間の過負荷 |
△R≦±(2%R0+0.05Ω) | 10倍の定電力の電圧または最大抵抗値を加算し、各度の電圧変化率を計算します 定格電力の10倍の電圧または各計算の最大抵抗値および抵抗変化率を増加させる場合 |
| 温度系数 温度係数 |
±300PPM/℃ | 到達温度：室温+100℃ 試験温度；屋内 温度100℃ |
| 耐熱性 はんだ耐熱性 |
△R≦±(1%R0+0.05Ω) | 温度:350±10℃、時間:3秒 はんだ温度：350±10℃、時間：3秒 |
| 温度循環 温度サイクル |
△R≦±(5%R0+0.05Ω) | -55℃で30分間放置、その後+25℃で10.15分間放置、その後 さらに+275℃で30分間放置、その後さらに+25℃で10〜15分間放置、5回繰り返し 55℃で30分間放置、その後+25℃で10～15分間放置、その後+275℃で30分間放置、その後+25℃で10～15分間放置、合計5サイクル |
| 耐湿負荷 湿度負荷寿命 |
△R≦±(5%R0+0.05Ω) | 温度:40±2℃、相対湿度:90-95%、1倍定作動電圧、時間 1000時間(1.5時間开0.5時間关) 定格電圧 40±2℃、90-95&RHで1.5時間ON、0.5時間OFF、1000時間 |
| 耐温负負荷寿命 温度抵抗負荷寿命 |
△R≦±(5%R0+0.05Ω) | 70±2℃の恒温恒湿箱内で規定電圧または最大動作電圧を印加（取较者） 共1000時間(通1.5時間、断0.5時間) 70±2℃の恒温恒湿ボックス内で、定格電圧または最大動作電圧（いずれか小さい方）を印加し、合計1000時間（1.5時間、0.5時間） |
| 可焊锡性 はんだ付け性 |
吃锡面积95%以上 少なくとも 95% をカバー |
温度:245±3℃、時間:2±0.5秒245±3℃で2～3秒 |
| 断续过负荷 断続的な過負荷 |
△R≦±(1%R0+0.05Ω) | 4倍定電圧または最高断続電荷(取较小者)测试1秒、停止25秒、 循環10000+200回 定格電圧の4倍または最大断続負荷電圧（いずれか小さい方）を1秒間試験し、25秒間停止。ループ10000+200回 |
| 引出端强度 端子引張強さ |
△R±(2%R0+0.1Ω) | 拉力10N 張力10N |
| 耐燃性 難燃性 |
不可能有明显火焰 明らかな火災はない |
分别按5,10,16倍電力加交流负荷5分钟 それぞれ、5、10、16 倍の電力と 5 分間の AC 負荷に応じて |
タイプ仕様型式説明
ハイパワーゴールドアルミニウムシェル巻線抵抗器製品モデルの説明
例:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| 产品类别スタイル | 小分类 小分類 |
取付方法 インストール |
電力 力 |
成品阻止 価値 |
误差 許容範囲 |
| RXG24金黄色铝壳電阻止 黄金の抵抗 NKAL無感金黄色铝壳電阻止 ノーセンス黄金の抵抗 |
て、单边安装孔式 T片面取付穴タイプ |
M-端子式 M端子タイプ |
10W 25W 300W |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
F±1% G±2% J±5% |
ブロワーモーター抵抗器
当社は長年の生産経験を持つ工場であり、お客様に高品質の製品とサービスを提供することに専念しています。当社には高度な生産設備と専門的な研究開発チームがあり、十分な生産能力を提供し、OEMカスタマイズおよびODM注文を受け入れることができます。
当社の製品の品質はお客様に広く認められており、アフターサービスも高く評価されております。長年の制作経験により、当社は多くの著名なクライアントにサービスと協力を提供してきました。私たちは世界中からの友人との協力を歓迎し、お客様の信頼とサポートに応えるために最高のサービスと製品を提供します。
私たちは常に「品質第一、顧客第一」の経営理念を堅持し、常に自社の品質とサービスレベルを向上させ、より良い製品とサービスを顧客に提供します。皆様のご協力をお待ちしており、より良い未来を一緒に創造していきます。
よくある質問：
1. 私たちは誰ですか?
当社は中国の四川省に拠点を置き、2005年から国内市場(70.00%)、西ヨーロッパ(8.00%)、北米(5.00%)、南部に販売しています。
アジア(3.00%)、東アジア(3.00%)、南アメリカ(2.00%)、南ヨーロッパ(2.00%)、東ヨーロッパ(2.00%)、中東(2.00%)、南東
アジア(2.00%)、オセアニア(1.00%)。私たちのオフィスには合計約51〜100人がいます。
2. 品質はどのように保証できますか?
大量生産の前には必ず試作サンプルを作成します。
出荷前に必ず最終検査を行ってください。
3.私たちから何を買うことができますか?
ポテンショメータ、抵抗、EMIフィルタ、ノブ、スイッチ
4. 他のサプライヤーからではなく、当社から購入すべき理由は何ですか?
当社は2005年に設立され、主にさまざまなタイプのポテンショメータ、AC DCノイズフィルタ、
およびセラミックパワー抵抗器であり、高品質、最高のサービス、最高の価格を保証する専門メーカーです。
5. どのようなサービスを提供できますか?
受け入れられた配送条件: FOB、CFR、CIF、EXW、FCA;
受け入れられる支払い通貨：USD、EUR、CNY。
受け入れられた支払いタイプ: T/T、L/C、MoneyGram、ウェスタンユニオン、現金;
使用言語：英語、中国語
