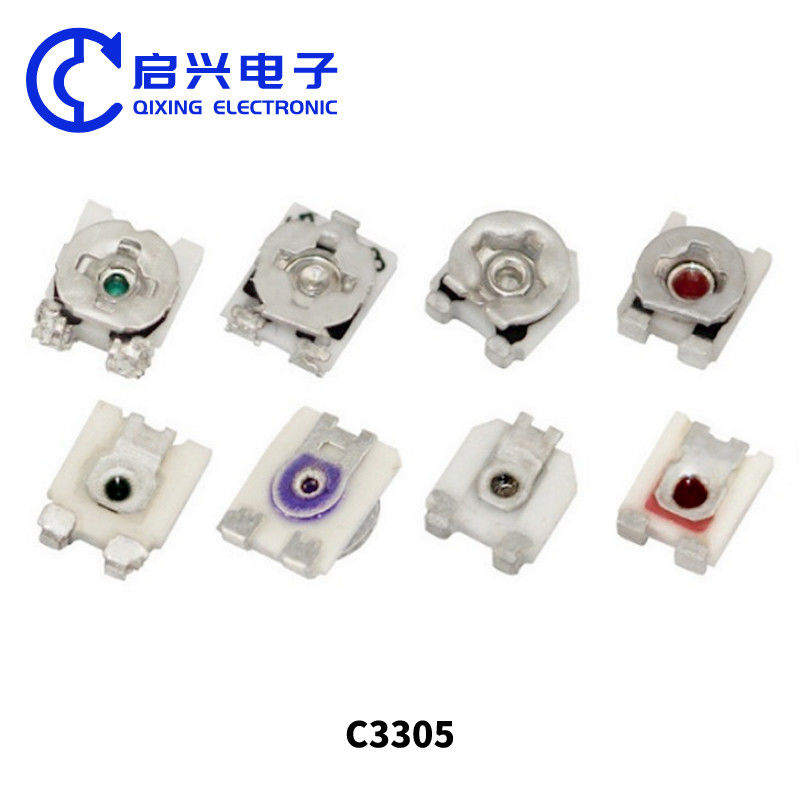

C3305 調節可能なトリマーポテンチオメーター 単環ガラス グラス パッチ 表面マウント
C3305 調節可能なトリマーポテンチオメーター 単環ガラス グラス パッチ 表面マウント
Key Attributes
ブランド名:BONENS
Model Number:C3305 について
Place of Origin:シチュアン,中国
Standard Packaging:カートンパッケージ
Product Summary
C3305 シングルリングガラス・グラス・パッチ 前調整ポテンチオメーター 商品名: C3305 シングルリング ガラスグラスパッチ 前調整ポテンチオメーター パッチ 調整可能な抵抗 精細調整ポテンチオメーター オリジナル集成回路 電子部品 商品説明: 3×3チップポテンチオメーターは,レジスタ体と回転システムで構成される.チップポテンチオメーターは,電流板に溶接によって固定される調整可能な部品を表す.電圧がPCBボードの2つの固定コンタクトの間に電圧が電圧測定器のレジスタンスボディによって適用される場合3 * 3チップポテンチオメーターと3x3調節可能なレジスタの主要なパラメータは抵抗値です...
プロダクト細部
ハイライト:
シングルリングガラス釉薬
,PCBパッチの設置
,100R～1Mの範囲
Range Of Nominal Resistance:
100Ω~1MΩ
Resistance Tolerance:
±25%
Terminal Resistance:
≤±1%R または 10Ω
Contact Resistance Variation (CRV):
≤±2%R
Insulation Resistance:
≥ 500MΩ (100V AC)
Max Working Voltage:
50V
Effective Electrical Travel:
≥210°
Rated Power:
0.1W (最大300V)
Temperature Range:
-55°C~125°C
TCR:
±250×10−6/°C
Collision (390m/s2, 4000 Times):
R≤±1%R
Vibration (10-500hz, 0.75mm, 6h):
R≤±1%R,Uab/Uac≤±2%R,電気停止≤100S
Temperature Variation (-55°C/30min, 125°C/30min, 5 Cycles):
R≤±2%R,Uab/Uac≤±2%R
Climate Category (iec68-2-2):
R≤± (10%R 0.1), 隔熱抵抗 ≥100M
Electrical Endurance (0.5w, 1000h):
R≤± (5%R0.1)
Mechanical Endurance (200 Cycles):
R≤± (20%R0.5)
Steady Damp Heat (iec68-2-3, Ca, 96h):
R≤± (10%R0.1), 絶縁抵抗≥100M
Total Mechanical Travel:
360
Starting Torque:
2〜20mN.m
Soldering Conditions:
240°C~260°C ((5秒)
Standard Pacdage:
2000pcs/リール
Resistance Range:
100オーム～1M
Technology:
ガラスのgl薬
Mounting:
表面実装パッチ
Application:
PCB回路調整
製品の説明
詳細な仕様と特徴
C3305 シングルリングガラス・グラス・パッチ 前調整ポテンチオメーター
商品名:
C3305 シングルリング ガラスグラスパッチ 前調整ポテンチオメーター パッチ 調整可能な抵抗 精細調整ポテンチオメーター オリジナル集成回路 電子部品
商品説明:
3×3チップポテンチオメーターは,レジスタ体と回転システムで構成される.チップポテンチオメーターは,電流板に溶接によって固定される調整可能な部品を表す.電圧がPCBボードの2つの固定コンタクトの間に電圧が電圧測定器のレジスタンスボディによって適用される場合3 * 3チップポテンチオメーターと3x3調節可能なレジスタの主要なパラメータは抵抗値です.抵抗調整の誤り3 * 3チップポテンチメーターは,電子機器,回路制御ボード,アンプ,楽器,部品の容量が少ない他の製品音声・ラジオシステムでの音量制御に使用できます.
シングルコイル金属ガラスガラスのチップポテンチオメーター C3305 抵抗値: 100R, 200R, 300R, 500R,1K,2K,3K,5K,10K,20K,30K,50K,100K,200K,500K,1M
製品サイズ:
製品パッケージ
電力削減曲線
仕様パラメータ:
|
特徴
|
定数抵抗範囲
|
100Ω~1MΩ
|
||||
|
抵抗容量
|
±25%
|
|||||
|
端末抵抗
|
≤±1%R または 10Ω
|
|||||
|
接触抵抗の変化 (CRV)
|
≤±2%R
|
|||||
|
断熱抵抗
|
≥ 500MΩ (100V AC)
|
|||||
|
最大稼働電圧
|
50V
|
|||||
|
効率的な電気移動
|
≥210°
|
|||||
|
|
||||||
|
環境特性
|
定位電源
|
0.1W (最大300V)
|
||||
|
温度範囲
|
-55°C~+125°C
|
|||||
|
TCR
|
±250×10-6/°C
|
|||||
|
衝突 (390m/S2,4000回)
|
ΔR≤±1%R
|
|||||
|
振動 (10-500HZ,0.75mm,6h)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R,電気断絶≤100μS
|
|||||
|
温度変動 (-55°C/30分, +125°C/30分, 5サイクル)
|
ΔR≤±2%R, ΔUab/Uac≤±2%R
|
|||||
|
気候カテゴリ (IEC68-2-2)
|
ΔR≤± (10%R+0.1Ω),隔熱抵抗 ≥100MΩ
|
|||||
|
電力の耐久性 (0.25W, 1000h)
|
ΔR≤± (5%R+0.1Ω)
|
|||||
|
機械耐久性 (200サイクル)
|
ΔR≤± (20%R+0.5Ω)
|
|||||
|
安定した湿度熱 (IEC68-2-3,Ca, 96h)
|
ΔR≤± (10%R+0.1Ω),隔熱抵抗≥100MΩ
|
|||||
|
|
||||||
|
|
総機械移動
|
360°
|
||||
|
スタートトルク
|
2〜20mN.m
|
|||||
|
溶接条件
|
240°C~260°C ((5秒間)
|
|||||
|
スタンダードパッケージ
|
2000pcs/リール
|
|||||
適用範囲:
CC305 シングルコイル金属ガラスグラス前調整ポテンチオメーターは,通信機器,オーディオ機器,電力調節自動車用電子機器,照明機器など
製品カタログ:
グラスグラス前調整ポテンチオメーターは2種類あります.マルチターンマイクロ調整ポテンチオメーターとシングルターンマイクロ調整ポテンチオメーター.3296シリーズ,3266シリーズ,3006シリーズ複数のターン金属ガラスガラスの前調整ポテンチメーターのための3323シリーズ,3329シリーズ,3362シリーズ,3386シリーズ,単回回転マイクロ調節ポテンチオメーター用 3360シリーズ
工場表示:
私たちは長年の生産経験を持つ工場で,高品質の製品とサービスを顧客に提供することに専念しています.我々は,先進的な生産機器とプロの研究開発チームを持っています十分な容量を提供し,OEMカスタマイズされたODM注文を受けることができます.
製品品質は広く顧客によって認識され,私たちの販売後のサービスも高く評価されています.我々は多くの有名なクライアントにサービスと協力を提供しました. 我々は,協力について議論するために,世界中の友人歓迎し,我々は,最高のサービスと製品を提供します 顧客の信頼とサポートを返します.
私たちは常に"品質第一,顧客第一"のビジネス哲学を堅持し,常に独自の品質とサービスレベルを向上させ,顧客により良い製品とサービスを提供しています.協力して より良い未来を 共同で築くことを期待しています!
FAQ:
1- 私たちは誰?
中国四川に本拠を置いており,2005年から国内市場に販売します.
アジア (3.00%),東アジア (3.00%),南米 (2.00%),南ヨーロッパ (2.00%),東ヨーロッパ (2.00%),中東 (2.00%),東南
アジア (2.00%),オセアニア (1.00%). 私たちのオフィスには合計で約51-100人がいます.
2品質を保証するには?
量産前には常に生産前サンプルを採取する.
輸送前には必ず最終検査です
3買えるものは?
電位計,レジスタ,EMIフィルター,ノブ,スイッチ
4. なぜ他のサプライヤーからではなく,私たちから買うべきですか?
私たちの会社は,2005年に設立され,主に様々なタイプのポテンチオメーター,ACDCノイズフィルター,
高い品質,最高のサービス,最高の価格を保証するプロのメーカーです.
5提供できるサービス?
受け入れられる配送条件:FOB,CFR,CIF,EXW,FCA
承認された支払い通貨:USD,EUR,CNY
付与形態:T/T,L/C,,Western Union,現金
英語,中国語
