| 起源の場所 | シチュアン,中国 |
| ブランド名 | BONENS |
| モデル番号 | RX24 |
説明:

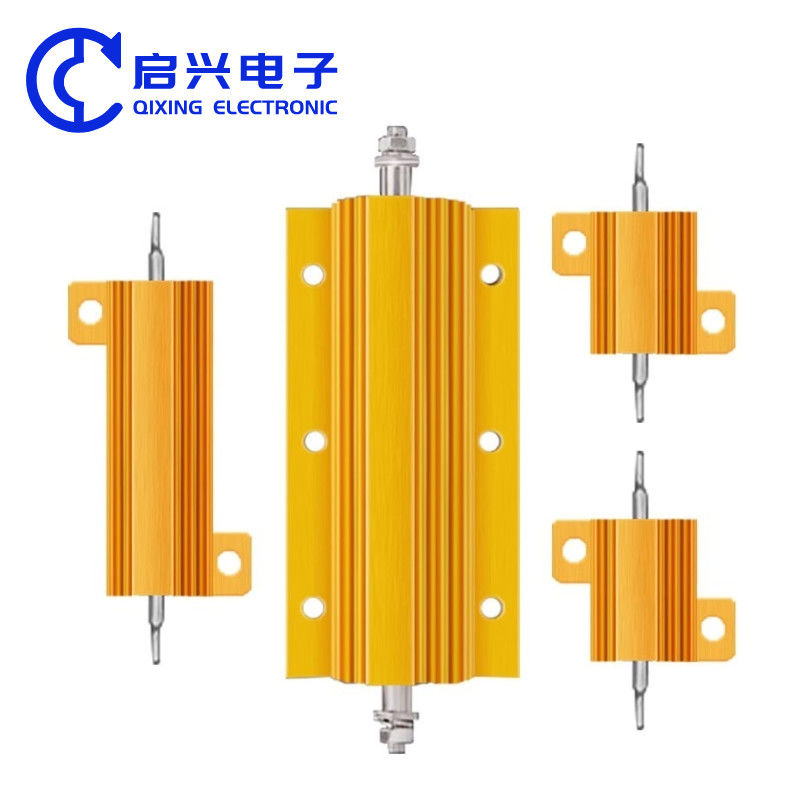

RX24ゴールド抵抗器は、高電力、小型、強力な過負荷能力、堅牢な構造、高信頼性という特徴を持ち、電源、周波数
パラメータ:
① LEDレトロフィットによる警告アラームの除去
② マゴタン、BMW、メルセデス・ベンツなど、オンボードコンピューター搭載車に適用
③ LEDターンシグナルの改造後に発生する警告灯アラームの除去
④ 点滅が速すぎる問題を解決
◆設置: 自動車用LEDターンシグナルの特殊インピーダンスマッチング抵抗器、50W6Ωアルミニウムシェル高電力抵抗器、抵抗器の両端はLEDターンシグナル電源コードのプラス極とマイナス極に並列に接続されます！ 特徴説明
デレーティング曲線
| 仕様 | 電力 (W) |
L1±1 | L2±1 | L3±1 | W1±0.5 | W2±0.5 | W3±0.5 | H1±0.5 | H2±0.5 | D1±0.2 | D2±0.2 | 抵抗範囲 (Ω) |
引き出し方法 | 重量 (G) |
| RX24 | 5W | 15 | 11 | 10 | 16 | 12 | 8 | 4.4 | 8 | 0.7 | 2.4 | 0.1～10K | リード | 4.5 |
| 10W(15W) | 20 | 14 | 10 | 21 | 16 | 11 | 5 | 10.5 | 0.7 | 3 | 0.1～10K | リード、ジャック | 5.5 | |
| 25W | 28 | 17 | 10 | 27 | 20 | 14 | 6 | 13.8 | 2 | 3.5 | 0.1～10K | リード、ジャック | 12.5 | |
| 35W | 33 | 23 | 10 | 29 | 21.5 | 16 | 6.6 | 15.5 | 2 | 3.5 | 0.1～10K | リード、ジャック | 20 | |
| 50W | 50 | 40 | 10 | 29 | 21.5 | 16 | 6.6 | 15.5 | 2 | 3.5 | 0.1～10K | リード、ジャック | 26 |
*備考: 寸法は参考値です。具体的な寸法と選択についてはお問い合わせください。抵抗値許容偏差 (%): ±5% ±10%、耐電圧 (V): 1500。
電気的および機械的特性
|
特性 |
検査方法 | 性能要件 | 試験規格 |
| 端子強度 | 端子に20Nの引張力を10秒間加える。 | 目に見える損傷なし | IEC60115-1 4.16 |
| 耐振動性 | 10～55Hz/0.75mm/2H*3 | 目に見える損傷なし | IEC60115-1 4.22 |
| 短時間過負荷 | 10xPr 5S | ΔR/R≤±2.0% | IEC60115-1 4.13 |
| 絶縁抵抗 | DC500V、R>100MΩ | ΔR/R≤±0.5% | IEC60115-1 4.6 |
| 絶縁耐電圧 | UN、60S、I≤1mA | ΔR/R≤±1% | IEC60115-1 4.7 |
| 耐久性 | 最小(UP,UR)、1.5H-ON、0.5H-OFF、1000H | ΔR/R≤±5% | IEC60115-1 4.25 |
| 高温保管 | 125℃、80%、500H | 目に見える損傷なし | IEC60115-1 4.23 |
| はんだ付け熱耐性 | 350±5℃、3S±0.5S | ΔR/R≤±0.5% | IEC60115-1 4.18 |
完成品識別コード
| RX24 | 50 | 6R | J | L |
| 製品カテゴリ | 定格電力 | 抵抗 | 精度 | 配線 |
| RX24シリーズ（ゴールドアルミニウムシェル） | 50=50W 100=100W |
R1=0.1Ω 100R=100Ω |
F=±1% G=±2% H=±3% J=±5% K=±10% |
L=リード K=ジャック |
*備考: RX24 50W 6Ω ±5%、モデル: RX24-50-6RJ-L; 低インダクタンス、モデルに文字Nを追加、例: N RX24-50-6RJ
◆抵抗器の使用に関する推奨事項
◆回路内の抵抗器には、電力マージンを1.5倍残すことをお勧めします。例えば、回路内の電圧が100V、電流が0.01Aの場合。電力を計算します: P=100*0.01=1W。このとき、抵抗器は1Wで使用することはできません。1*1.5=1.5Wを計算し、1.5Wの抵抗器はないため、2Wの抵抗器が必要です。
