| 起源の場所 | シチュアン,中国 |
| ブランド名 | BONENS |
| モデル番号 | RX20 |
製品の特徴:

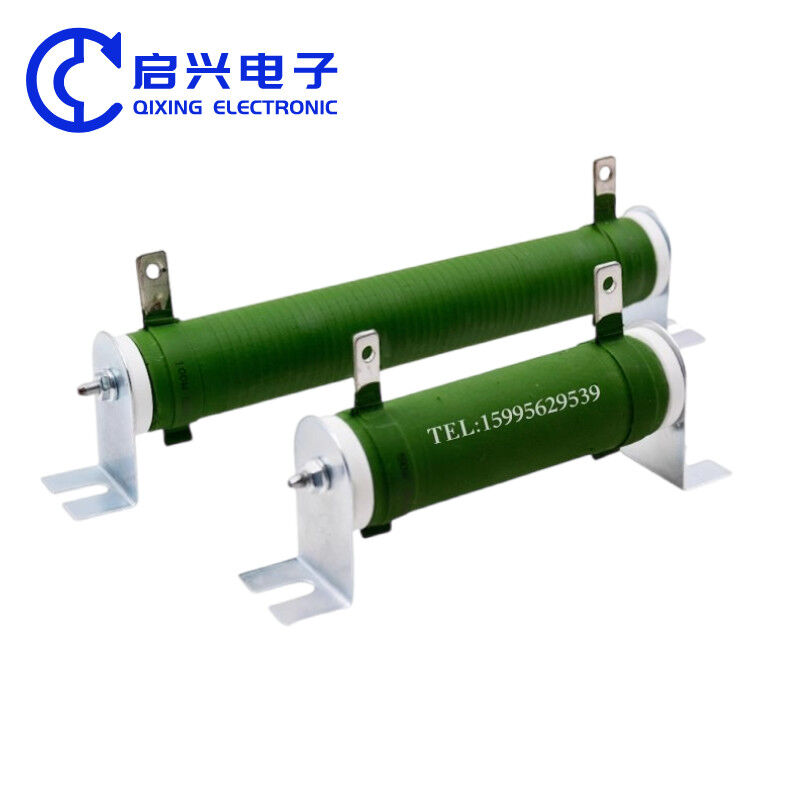

RX20 ワイヤリングレジスタ 表面隔熱 高温耐性コーティング 高性能 強い過負荷耐性高電圧抵抗 (電極とマウントブレーケットの間の電圧を指す).
RX20は高温に耐えるため 塗装された電線回線抵抗器で覆われています高電圧抵抗 (電極と固定ブレーキットの間の圧力を表す)
仕様:
| パワーの範囲 | 10Wから10000W |
| 電圧範囲は... | 0.5KVから10KV |
| 抵抗範囲 | 1R-1KR |
| 圧力は... | AC2500V / 1分50Hz |
| IP 評価 | IP00 |
| 定温は... | 375 °C,短期/繰り返す 40% ED |
| 熱平衡時間定数 | τ = 200s |
| 利点 | 高電圧だ |
| 荷物を詰めてる | カートンパッケージ |
| 欠点 | 衝撃耐性が低い |
応用:
シミュレーション負荷,放出設備,産業/自動化産業
製品サイズ:
製品サイズ表:
| 仕様 |
パワー (W) |
L1±2 | L2±2 | L3±3 | D±2 | H±2 | H1±2 | B±05 | N±05 | T±02 | Φd±02 |
抵抗範囲 (Ω) |
体重 (G) |
| RX20 | 10W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 |
| 20W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 30W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 40W | 85 | 105 | 125 | 20 | 20 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 90 | |
| 50W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 60W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 75W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 80W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 100W | 170 | 200 | 225 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 230 | |
| 150W | 215 | 245 | 270 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 300 | |
| 200W | 267 | 295 | 322 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 390 | |
| 300W | 267 | 290 | 317 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 550 | |
| 400W | 330 | 353 | 380 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 690 | |
| 500W | 330 | 348 | 364 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1~5K | 850 | |
| 800W | 430 | 448 | 464 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1~5K | 1900 | |
| 1000W | 430 | 455 | 480 | 60 | 60 | 118 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 2250 | |
| 1500W | 430 | 460 | 492 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 2650 | |
| 2000W | 430 | 460 | 492 | 80 | 80 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 3000 | |
| 2500W | 500 | 530 | 562 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 3500 | |
| 3000W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4000 | |
| 3500W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4000 | |
| 4000W | 500 | 530 | 560 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4650 | |
| 5000W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 5600 | |
| 6000W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 5600 |
*注:サイズは参照のみで,特定のサイズと選択は参照する必要があります.抵抗値の許容値 (%): ±5% ±10%,電圧 (V) に耐える: 3000.
完成品の識別コード:
| RX20 | 50 | 10R | J |
| 製品カテゴリー | 定位電源 | 抵抗値 | 精度 |
| RX20シリーズ |
50=50W 100=100W |
R1=0.1Ω 100R=100Ω |
F=±1% G=±2% H=±3% J=±5% K=±10% |
注記:RX20 50W 10Ω ±5%,モデル:RX20-50-10RJ;低誘導性,モデル番号に文字 N を追加してください.例えば:N RX20-50-10RJ
レジスタの使用推奨
回路の使用におけるレジスタは,回路の電圧100V,電流0.01A,計算電源:P = 100 * 0.01 = 1Wのような電力の限界の1.5倍を残すことが推奨されています.この時点で抵抗は1Wを使用することはできません1.5W抵抗がないので 2W抵抗を使う必要があります.
