3296シリーズ マルチターントリマーポテンチオメーター 10Ω~5MΩ範囲の0.5W調節可能なレジスタ
基本プロパティ
原産国
シチュアン,中国
ブランド名
BONENS
製品型式
3296シリーズ
取引物件
パッキング
カートンパッケージ
プロダクト細部
ハイライト:
3296シリーズ 多回転トリマーポテンチオメーター
,多ターントリマーポテンチオメーター 0.5W
,精密精細調節ポテンチオメーター
Range Of Nominal Resistance:
10Ω〜5mΩ
Resistance Tolerance:
±10％
Terminal Resistance:
≤±1%R または 2Ω
Contact Resistance Variation (CRV):
≤±1%Rまたは3Ω
Insulation Resistance:
≥ 1GΩ (100V AC)
Withstand Voltage:
640V (DCまたはACピーク値)
Effective Electrical Travel:
機械移動の ≥70%
Rated Power:
0.5W (最大300V)
Temperature Range:
-55℃～+125℃
TCR:
±250×10-6/°C
Collision (390m/s2, 4000 Times):
ΔR≤±1%R
Vibration (10-500hz, 0.75mm, 6h):
ΔR≤±1%R, ΔUab/Uac≤±2%R,電気断絶≤100μS
Temperature Variation (-55°C/30min, +125°C/30min, 5 Cycles):
ΔR≤±2%R, ΔUab/Uac≤±2%R
Climate Category (iec68-2-2):
ΔR≤± (5%R+0.1Ω),隔熱抵抗≥100MΩ
Electrical Endurance (0.5w, 1000h):
ΔR≤± (5%R+0.1Ω),CRV≤±3%Rまたは5Ω
Mechanical Endurance (200 Cycles):
ΔR≤± (10%R+0.5Ω),CRV≤±3%Rまたは5Ω
Steady Damp Heat (iec68-2-3, Ca, 96h):
ΔR≤± (5%R+0.1Ω),隔熱抵抗≥100MΩ
Total Mechanical Travel:
28±2ラウンド
Starting Torque:
≤25mN.m
Standard Package 1:
50個/チューブ (3296W,3296Y)
Standard Package:
40個/チューブ (3296X,3296Z,3296P)
製品の説明
詳細な仕様と特徴
3296シリーズ マルチターン トリマーポテンショメータ
工業用途向けの0.5W定格の精密微調整ポテンショメータ
製品概要
3296シリーズ マルチターン ガラス釉薬精密微調整ポテンショメータは、高精度と信頼性を必要とする精密用途向けに設計された可変抵抗器です。
製品説明
3296Wマルチターンポテンショメータは、5%および10%の標準調整精度を提供し、10Ωから5MΩの抵抗範囲に対応しています。28±2回転の全機械的ストロークを備え、工業用途で最も一般的に使用されているマルチターンポテンショメータの1つです。

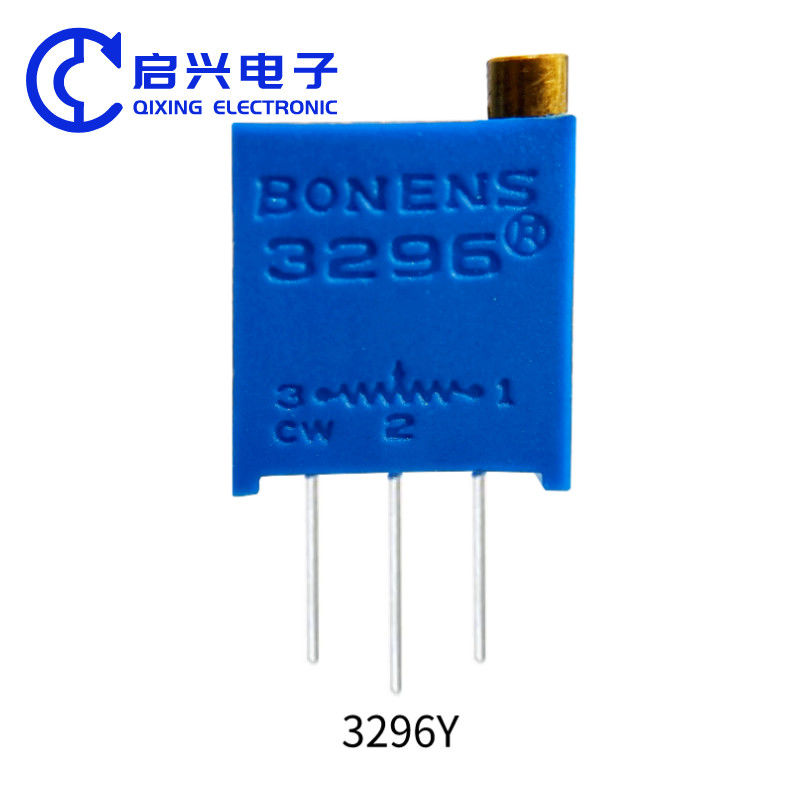

3296シリーズには、3296W、3296X、3296P、3296Y、3296Zなど、さまざまな仕様とパッケージングの複数のモデルが含まれています。
製品の特徴
3296マルチターンガラス釉薬プリセットポテンショメータは、高精度、優れた信頼性、および長い耐用年数を提供します。高分解能を備えており、精密回路における信号ゲインと直線性調整に最適です。
製品寸法
仕様パラメータ
電気的特性
| 公称抵抗範囲 | 10Ω～5MΩ |
| 抵抗許容差 | ±10% |
| 端子抵抗 | ≤±1%Rまたは2Ω |
| 接触抵抗変動（CRV） | ≤±1%Rまたは3Ω |
| 絶縁抵抗 | ≥1GΩ（100V AC） |
| 耐電圧 | 640V（DCまたはACピーク値） |
| 有効電気的移動量 | 機械的移動量の≥70% |
環境特性
| 定格電力 | 0.5W（最大300V） |
| 温度範囲 | -55℃～+125℃ |
| TCR | ±250×10⁻⁶/℃ |
| 衝撃（390m/S²、4000回） | ΔR≤±1%R |
| 振動（10-500HZ、0.75mm、6時間） | ΔR≤±1%R、ΔUab/Uac≤±2%R、電気的ブレーク≤100μS |
| 温度変化（-55℃/30分、+125℃/30分、5サイクル） | ΔR≤±2%R、ΔUab/Uac≤±2%R |
| 気候カテゴリ（IEC68-2-2） | ΔR≤±（5%R+0.1Ω）、絶縁抵抗≥100MΩ |
| 電気的耐久性（0.5W、1000時間） | ΔR≤±（5%R+0.1Ω）、CRV≤±3%Rまたは5Ω |
| 機械的耐久性（200サイクル） | ΔR≤±（10%R+0.5Ω）、CRV≤±3%Rまたは5Ω |
| 定常湿熱（IEC68-2-3、Ca、96時間） | ΔR≤±（5%R+0.1Ω）、絶縁抵抗≥100MΩ |
物理的特性
| 全機械的移動量 | 28±2回転 |
| 始動トルク | ≤25mN.m |
| 標準パッケージ | 50個/チューブ（3296W、3296Y） 40個/チューブ（3296X、3296Z、3296P） |
適用分野
このタイプのポテンショメータは、主に産業用制御システム、通信機器、精密機器、車載電子機器、LCDパネル、スイッチング電源、および関連分野で使用されています。
製品カタログ
ガラス釉薬プリセットポテンショメータには、マルチターン微調整ポテンショメータとシングルターン微調整ポテンショメータの2種類があります。マルチターン金属ガラス釉薬プリセットポテンショメータには、3296シリーズ、3266シリーズ、3006シリーズ、および3299シリーズが含まれます。シングルターン微調整ポテンショメータには、3323シリーズ、3329シリーズ、3362シリーズ、3386シリーズ、および3360シリーズが含まれます。
