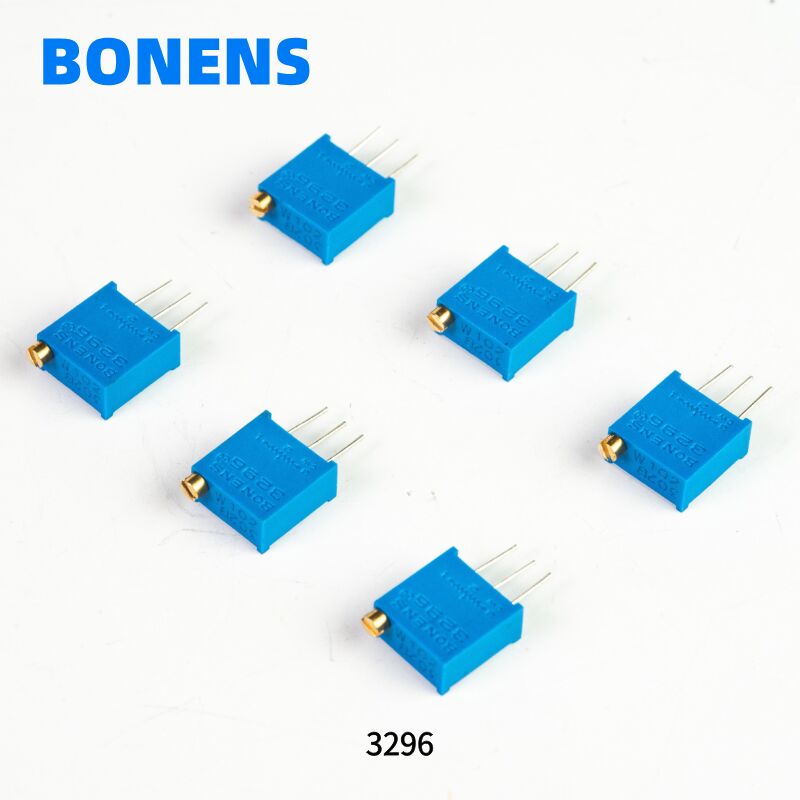

3296シリーズ 多回転トリマポテンショメータ 0.5W 可変抵抗器 10Ω～5MΩ
3296シリーズ 多回転トリマポテンショメータ 0.5W 可変抵抗器 10Ω～5MΩ
Key Attributes
ブランド名:BONENS
Model Number:3296シリーズ
Place of Origin:シチュアン,中国
Standard Packaging:カートンパッケージ
Product Summary
3296シリーズ マルチターントリマーポテンショメータ 産業用途向け0.5W定格の精密微調整ポテンショメータ 製品概要 3296シリーズマルチターングラスグレーン精密微調整ポテンショメータは、高精度と信頼性を必要とする精密用途向けに設計された調整可能な抵抗器です。 製品説明 3296Wマルチターンポテンショメータは、5%および10%の標準的な調整精度を提供し、抵抗範囲は10Ωから5MΩです。合計機械的ストロークは28±2回転で、産業用途で最も一般的に使用されているマルチターンポテンショメータの1つです。 3296シリーズには、異なる仕様とパッケージの複数のモデルが含まれています：3296W...
プロダクト細部
ハイライト:
定格電力0.5W
,多回転 高精度
,産業用精密調整
Range Of Nominal Resistance:
10Ω〜5mΩ
Resistance Tolerance:
±10％
Terminal Resistance:
≤±1%R または 2Ω
Contact Resistance Variation (CRV):
≤±1%Rまたは3Ω
Insulation Resistance:
≥ 1GΩ (100V AC)
Withstand Voltage:
640V (DCまたはACピーク値)
Effective Electrical Travel:
機械移動の ≥70%
Rated Power:
0.5W (最大300V)
Temperature Range:
-55℃～+125℃
TCR:
±250×10-6/°C
Collision (390m/s2, 4000 Times):
ΔR≤±1%R
Vibration (10-500hz, 0.75mm, 6h):
ΔR≤±1%R, ΔUab/Uac≤±2%R,電気断絶≤100μS
Temperature Variation (-55°C/30min, +125°C/30min, 5 Cycles):
ΔR≤±2%R, ΔUab/Uac≤±2%R
Climate Category (iec68-2-2):
ΔR≤± (5%R+0.1Ω),隔熱抵抗≥100MΩ
Electrical Endurance (0.5w, 1000h):
ΔR≤± (5%R+0.1Ω),CRV≤±3%Rまたは5Ω
Mechanical Endurance (200 Cycles):
ΔR≤± (10%R+0.5Ω),CRV≤±3%Rまたは5Ω
Steady Damp Heat (iec68-2-3, Ca, 96h):
ΔR≤± (5%R+0.1Ω),隔熱抵抗≥100MΩ
Total Mechanical Travel:
28±2ラウンド
Starting Torque:
≤25mN.m
Standard Package 1:
50個/チューブ (3296W,3296Y)
Standard Package:
40個/チューブ (3296X,3296Z,3296P)
Resistance Range:
10オーム～5M
Rated Power:
0.5w
Total Mechanical Travel:
28±2回転
Temperature Range:
-55℃～+125℃
TCR:
±250ppm/°C
Withstand Voltage:
640V DC AC
Application:
産業オートメーション
製品の説明
詳細な仕様と特徴
3296シリーズ マルチターントリマーポテンショメータ
産業用途向け0.5W定格の精密微調整ポテンショメータ
製品概要
3296シリーズマルチターングラスグレーン精密微調整ポテンショメータは、高精度と信頼性を必要とする精密用途向けに設計された調整可能な抵抗器です。
製品説明
3296Wマルチターンポテンショメータは、5%および10%の標準的な調整精度を提供し、抵抗範囲は10Ωから5MΩです。合計機械的ストロークは28±2回転で、産業用途で最も一般的に使用されているマルチターンポテンショメータの1つです。
3296シリーズには、異なる仕様とパッケージの複数のモデルが含まれています：3296W、3296X、3296P、3296Y、3296Z。
製品の特徴
3296マルチターングラスグレーンプリセットポテンショメータは、高精度、優れた信頼性、長寿命を提供します。高分解能を備え、精密回路での信号ゲインと直線性調整に最適です。
製品寸法
仕様パラメータ
電気的特性
| 公称抵抗範囲 | 10Ω～5MΩ |
| 抵抗許容差 | ±10% |
| 端子抵抗 | ≦±1%R または 2Ω |
| 接触抵抗変動（CRV） | ≦±1%R または 3Ω |
| 絶縁抵抗 | ≧1GΩ (100V AC) |
| 耐電圧 | 640V (DCまたはACピーク値) |
| 有効電気的トラベル | 機械的トラベルの≧70% |
環境特性
| 定格電力 | 0.5W (最大300V) |
| 温度範囲 | -55℃～+125℃ |
| TCR | ±250×10⁻⁶/℃ |
| 衝突 (390m/S², 4000回) | ΔR≦±1%R |
| 振動 (10-500Hz, 0.75mm, 6h) | ΔR≦±1%R, ΔUab/Uac≦±2%R, 電気的ブレーク≦100μS |
| 温度変化 (-55℃/30分, +125℃/30分, 5サイクル) | ΔR≦±2%R, ΔUab/Uac≦±2%R |
| 気候カテゴリ (IEC68-2-2) | ΔR≦±(5%R+0.1Ω), 絶縁抵抗≧100MΩ |
| 電気的耐久性 (0.5W, 1000h) | ΔR≦±(5%R+0.1Ω), CRV≦±3%R または 5Ω |
| 機械的耐久性 (200サイクル) | ΔR≦±(10%R+0.5Ω), CRV≦±3%R または 5Ω |
| 定常湿熱 (IEC68-2-3, Ca, 96h) | ΔR≦±(5%R+0.1Ω), 絶縁抵抗≧100MΩ |
物理的特性
| 総機械的トラベル | 28±2ラップ |
| 始動トルク | ≦25mN.m |
| 標準パッケージ | 50個/チューブ (3296W, 3296Y) 40個/チューブ (3296X, 3296Z, 3296P) |
応用分野
このタイプのポテンショメータは、主に産業用制御システム、通信機器、精密機器、自動車エレクトロニクス、LCDパネル、スイッチング電源、および関連分野で使用されます。
製品カタログ
ガラスグレーンプリセットポテンショメータには、マルチターンプリセットポテンショメータとシングルターンプリセットポテンショメータの2種類があります。マルチターンプリセットポテンショメータには、3296シリーズ、3266シリーズ、3006シリーズ、3299シリーズが含まれます。シングルターンプリセットポテンショメータには、3323シリーズ、3329シリーズ、3362シリーズ、3386シリーズ、3360シリーズが含まれます。
工場紹介
当社は長年の生産経験を持つ工場であり、お客様に高品質な製品とサービスを提供することに専念しています。先進的な生産設備と専門の研究開発チームを備えており、十分な生産能力を提供し、OEMカスタムおよびODM注文を承ることができます。
当社の製品品質はお客様から広く認められており、アフターサービスも高く評価されています。長年の生産経験により、多くの有名クライアントにサービスと協力をしてきました。世界中からの友人との協力を歓迎し、お客様の信頼とサポートに応えるために最善のサービスと製品を提供します。
私たちは常に「品質第一、顧客第一」の経営理念を遵守し、自身の品質とサービスレベルを常に向上させ、お客様により良い製品とサービスを提供します。皆様との協力を楽しみにし、共に素晴らしい未来を創造しましょう！
よくある質問
私たちは誰ですか？
私たちは中国四川省に拠点を置き、2005年から事業を開始しました。当社の販売分布は以下の通りです：国内市場 (70.00%)、西ヨーロッパ (8.00%)、北米 (5.00%)、南アジア (3.00%)、東アジア (3.00%)、南米 (2.00%)、南ヨーロッパ (2.00%)、東ヨーロッパ (2.00%)、中東 (2.00%)、東南アジア (2.00%)、オセアニア (1.00%)。当社のオフィスには約51～100人が勤務しています。
品質をどのように保証できますか？
- 量産前に常に生産前サンプルを提供します
- 出荷前に常に最終検査を実施します
私たちから何を購入できますか？
ポテンショメータ、抵抗器、EMIフィルター、ノブ、スイッチ
なぜ他のサプライヤーではなく私たちから購入すべきなのですか？
当社は2005年に設立され、様々な種類のポテンショメータ、AC/DCノイズフィルター、セラミックパワー抵抗器の開発と製造を専門としています。私たちは、高品質、最高のサービス、競争力のある価格を保証する専門メーカーです。
どのようなサービスを提供できますか？
受け入れ可能な配送条件：FOB、CFR、CIF、EXW、FCA
受け入れ可能な支払い通貨：USD、EUR、CNY
受け入れ可能な支払いタイプ：T/T、L/C、、Western Union、現金
話せる言語：英語、中国語
